ការបង្រៀនខ្សែភ្លើងស្តង់ដារ និង Smart 8S BMS

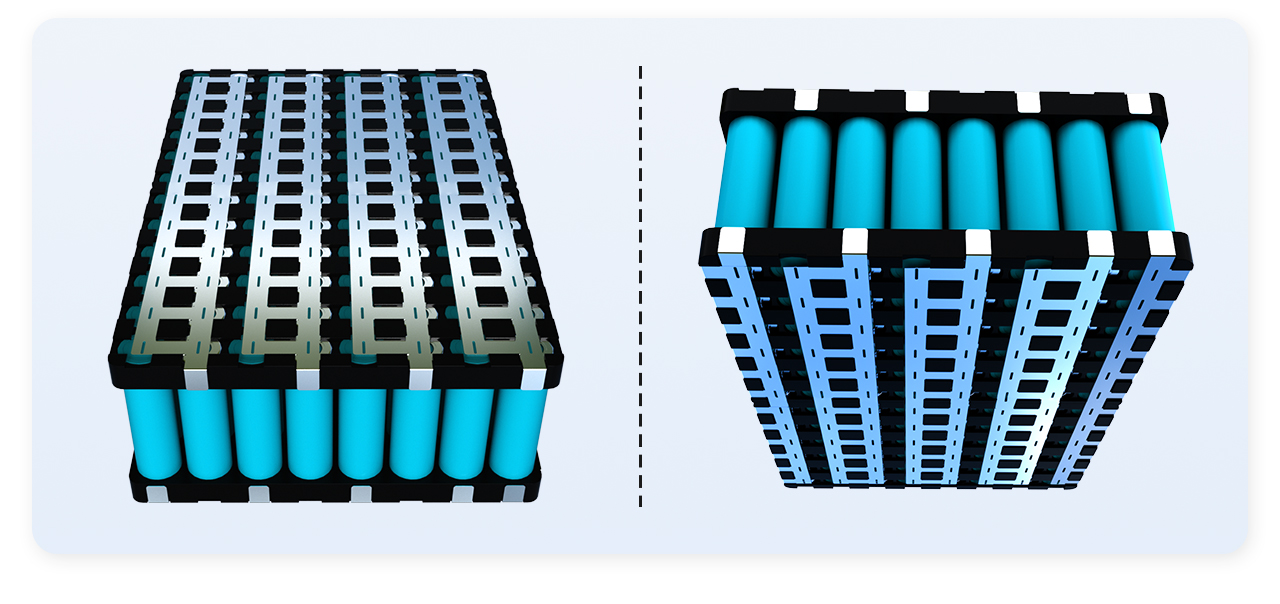

យក ៨អេស ១២ ភីកញ្ចប់ថ្ម 18650 ជាឧទាហរណ៍

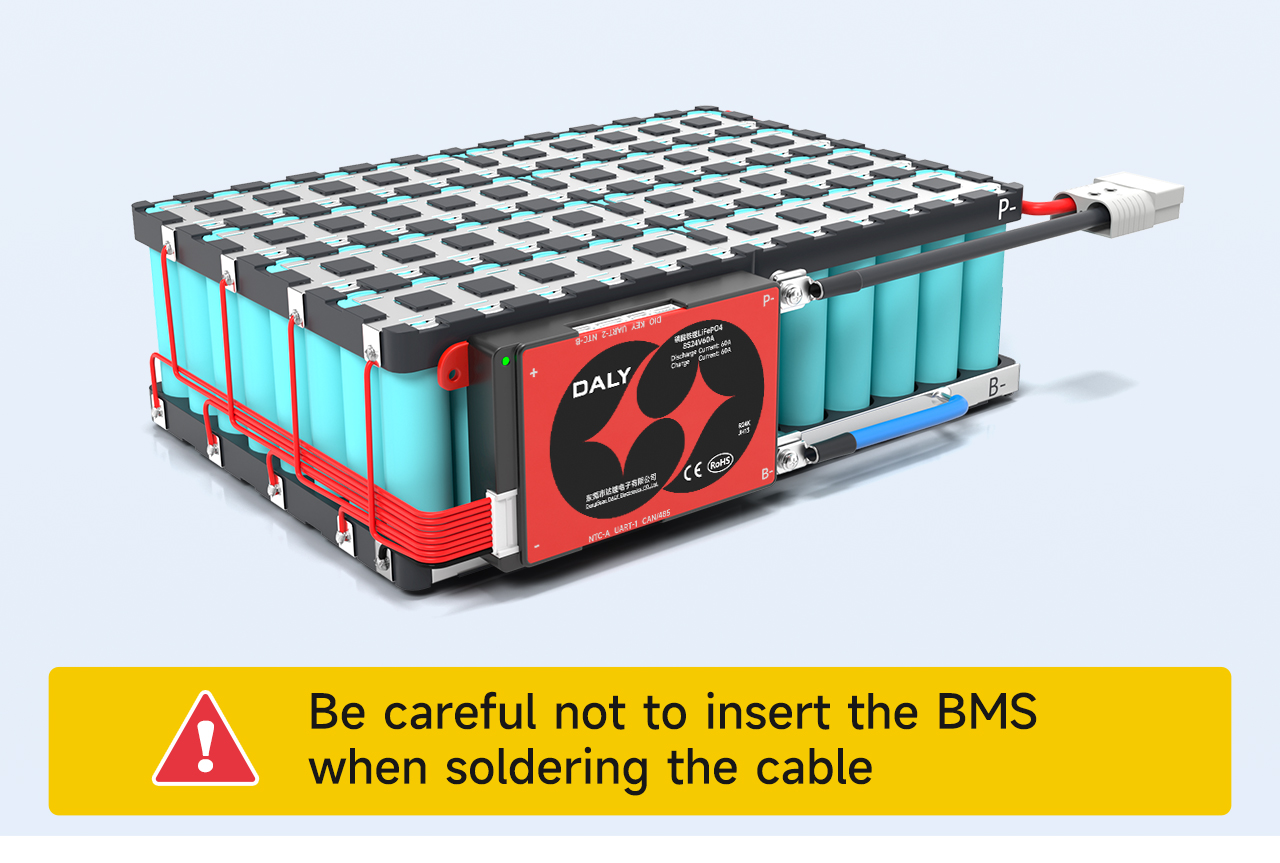

ប្រយ័ត្នកុំបញ្ចូលបន្ទះការពារនៅពេលដាក់ខ្សែ។

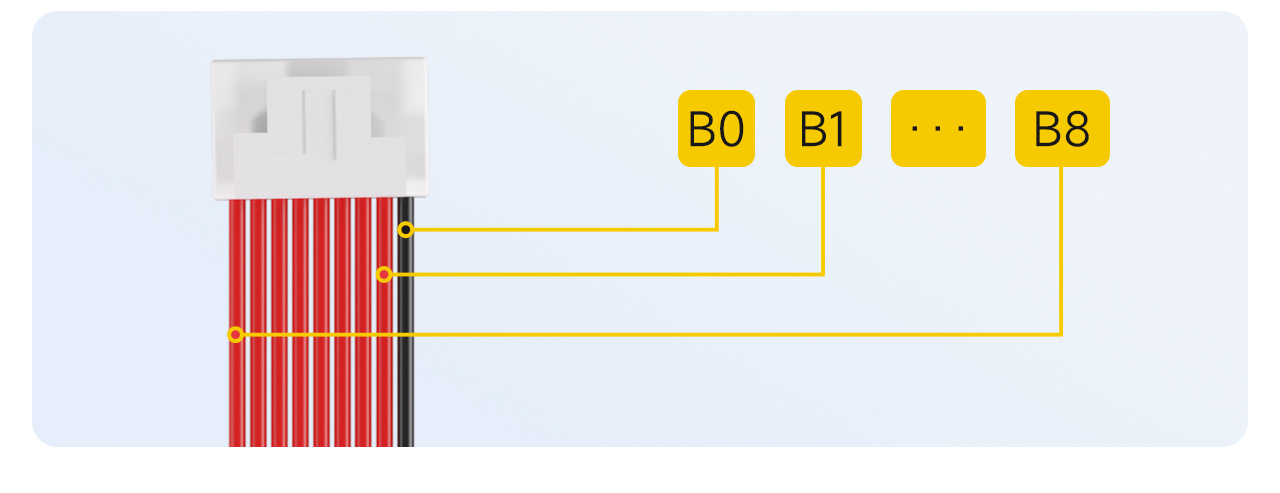

Ⅰ សម្គាល់លំដាប់នៃបន្ទាត់គំរូ

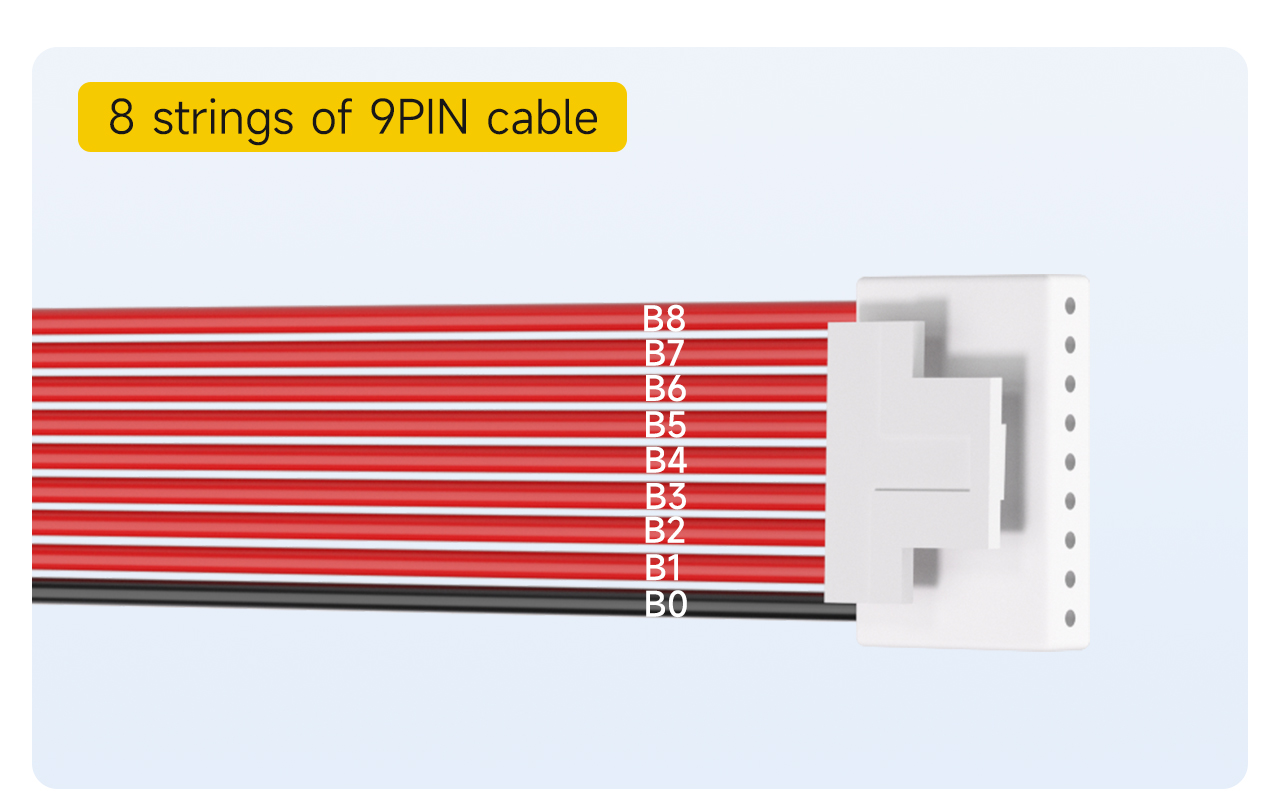

8S BMS ជាមួយ9ខ្សែ PIN
ចំណាំ៖ ខ្សែគំរូលំនាំដើមសម្រាប់8ការកំណត់រចនាសម្ព័ន្ធបន្ទះការពារខ្សែអក្សរគឺ9លេខសម្ងាត់។
1. សម្គាល់ខ្សែខ្មៅជា B0 ។
2. ខ្សែពណ៌ក្រហមដំបូងនៅជាប់នឹងខ្សែពណ៌ខ្មៅត្រូវបានសម្គាល់ថា B1 ។
... (ហើយបន្តបន្ទាប់ទៀត សម្គាល់តាមលំដាប់)
9. រហូតដល់ខ្សែពណ៌ក្រហមចុងក្រោយសម្គាល់ថាខ8.

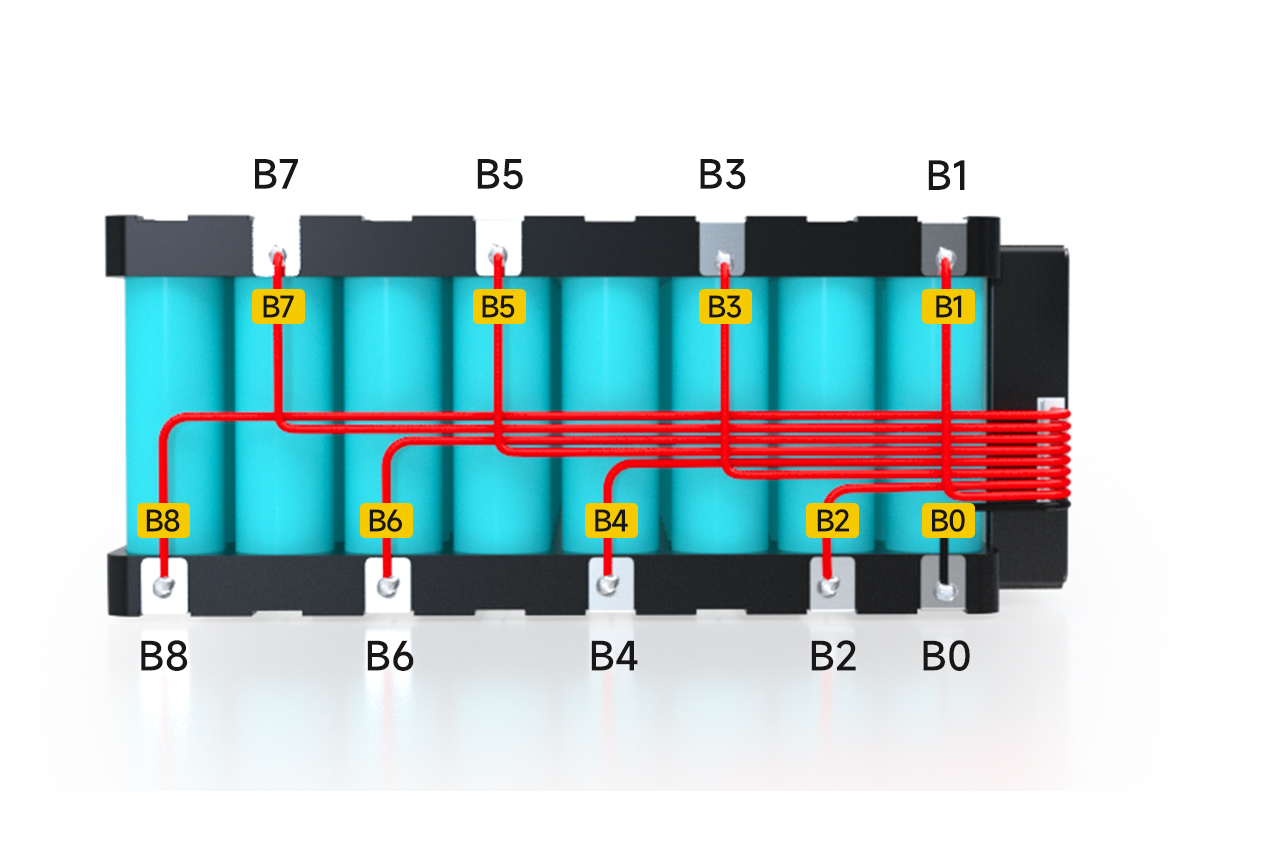

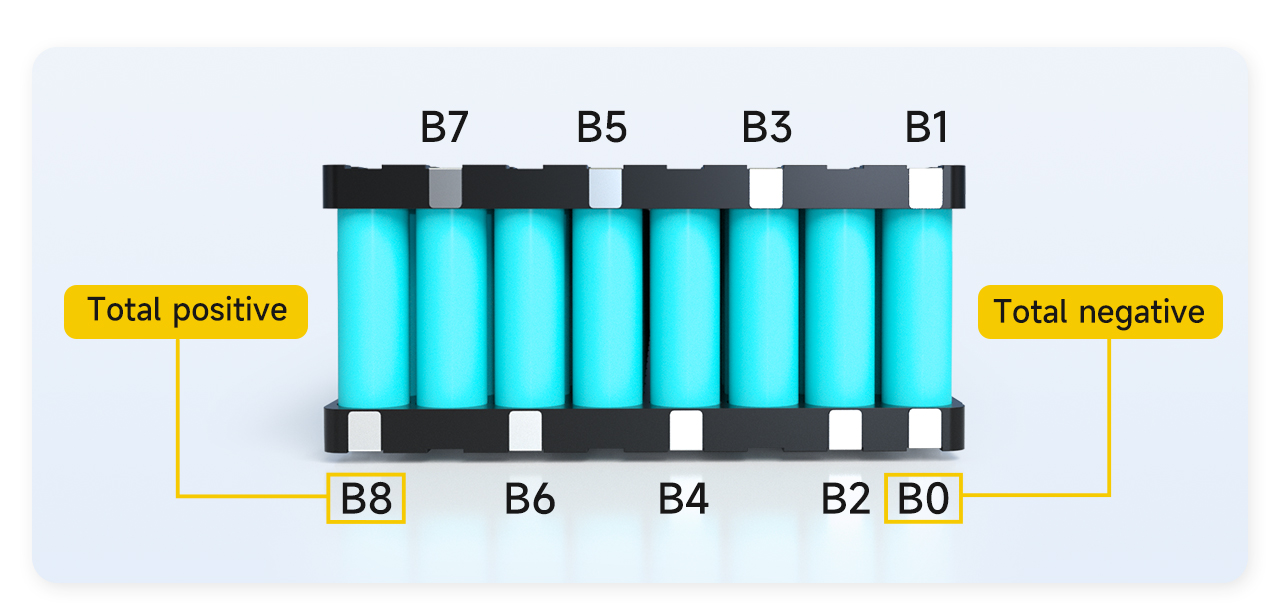

Ⅱសម្គាល់លំដាប់នៃចំណុចផ្សារថ្ម
ស្វែងរកទីតាំងនៃចំណុចផ្សារដែលត្រូវគ្នានៃខ្សែ ជាដំបូងសម្គាល់ទីតាំងនៃចំណុចដែលត្រូវគ្នានៅលើថ្ម។
1. បង្គោលអវិជ្ជមានសរុបនៃកញ្ចប់ថ្មត្រូវបានសម្គាល់ថា B0 ។
2. ការតភ្ជាប់រវាងបង្គោលវិជ្ជមាននៃខ្សែទីមួយនៃថ្ម និងបង្គោលអវិជ្ជមាននៃខ្សែទីពីរនៃថ្មត្រូវបានសម្គាល់ថា B1 ។
3. ការតភ្ជាប់រវាងបង្គោលវិជ្ជមាននៃខ្សែទីពីរនៃថ្មនិងបង្គោលអវិជ្ជមាននៃខ្សែទីបីនៃថ្មត្រូវបានសម្គាល់ជា B2 ។
... (ហើយដូច្នេះនៅលើ)
8. ការតភ្ជាប់រវាងបង្គោលវិជ្ជមាននៃ7th ខ្សែថ្មនិងបង្គោលអវិជ្ជមាននៃ8th ខ្សែថ្មត្រូវបានសម្គាល់ជា B7.
9. អេឡិចត្រូតវិជ្ជមាននៃខ្សែថ្មទី 8 ត្រូវបានសម្គាល់ថា B8 ។
ចំណាំ៖ ដោយសារកញ្ចប់ថ្មមានសរុប 7 ខ្សែ B7 ក៏ជាបង្គោលវិជ្ជមានសរុបនៃកញ្ចប់ថ្មផងដែរ។ ប្រសិនបើ B7 មិនមែនជាដំណាក់កាលវិជ្ជមានសរុបនៃកញ្ចប់ថ្ម វាបង្ហាញថាលំដាប់នៃការសម្គាល់គឺខុស ហើយវាត្រូវតែពិនិត្យ និងសម្គាល់ម្តងទៀត។
Ⅲការផ្សារនិងខ្សែភ្លើង
1. B0 នៃខ្សែត្រូវបាន soldered ទៅទីតាំង B0 នៃថ្ម។
2. ខ្សែ B1 ត្រូវបាន soldered ទៅទីតាំង B1 នៃថ្ម។
... (ហើយដូច្នេះនៅលើការផ្សារតាមលំដាប់)
9. ខ្សែ B8 ត្រូវបាន soldered ទៅទីតាំង B8 នៃថ្ម។

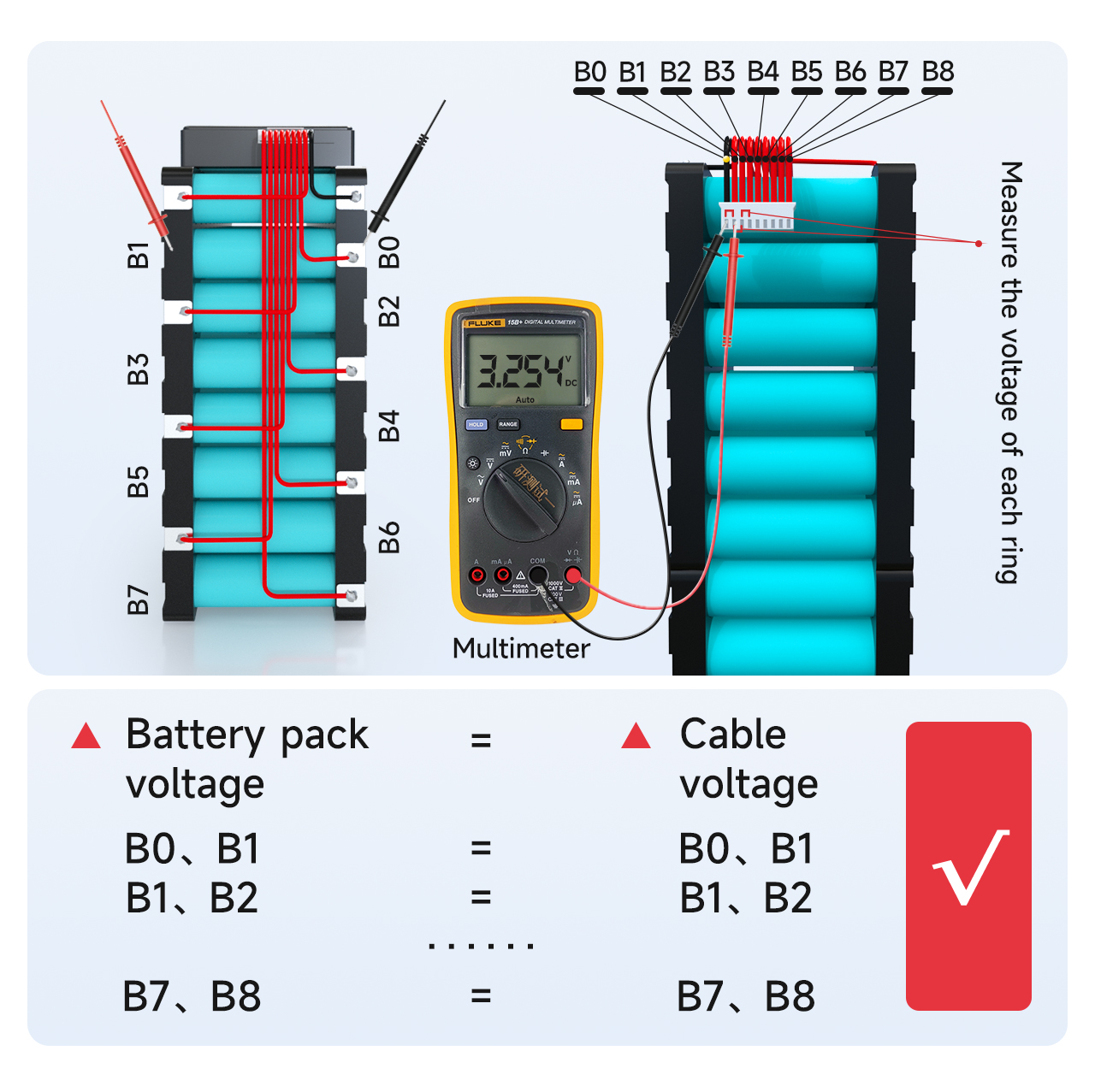

Ⅳ វការរកឃើញ oltage
វាស់វ៉ុលរវាងខ្សែដែលនៅជាប់គ្នាជាមួយ multimeter ដើម្បីបញ្ជាក់ថាតង់ស្យុងត្រឹមត្រូវត្រូវបានប្រមូលដោយខ្សែ។
វាស់ថាតើវ៉ុលនៃខ្សែ B0 ទៅ B1 គឺស្មើនឹងវ៉ុលនៃកញ្ចប់ថ្ម B0 ទៅ B1 ។ ប្រសិនបើវាស្មើគ្នាវាបង្ហាញថាការប្រមូលវ៉ុលត្រឹមត្រូវ។ ប្រសិនបើមិនមានទេ វាបង្ហាញថាខ្សែប្រមូលផ្តុំត្រូវបានផ្សារខ្សោយ ហើយខ្សែត្រូវភ្ជាប់ឡើងវិញ។ ដោយភាពស្រដៀងគ្នា វាស់ថាតើវ៉ុលនៃខ្សែផ្សេងទៀតត្រូវបានប្រមូលបានត្រឹមត្រូវ។
2. ភាពខុសគ្នានៃវ៉ុលនៃខ្សែនីមួយៗមិនគួរលើសពី 1V ។ ប្រសិនបើវាលើសពី 1V វាមានន័យថាមានបញ្ហាជាមួយខ្សែភ្លើងហើយអ្នកត្រូវធ្វើជំហានមុនម្តងទៀតសម្រាប់ការរកឃើញ។

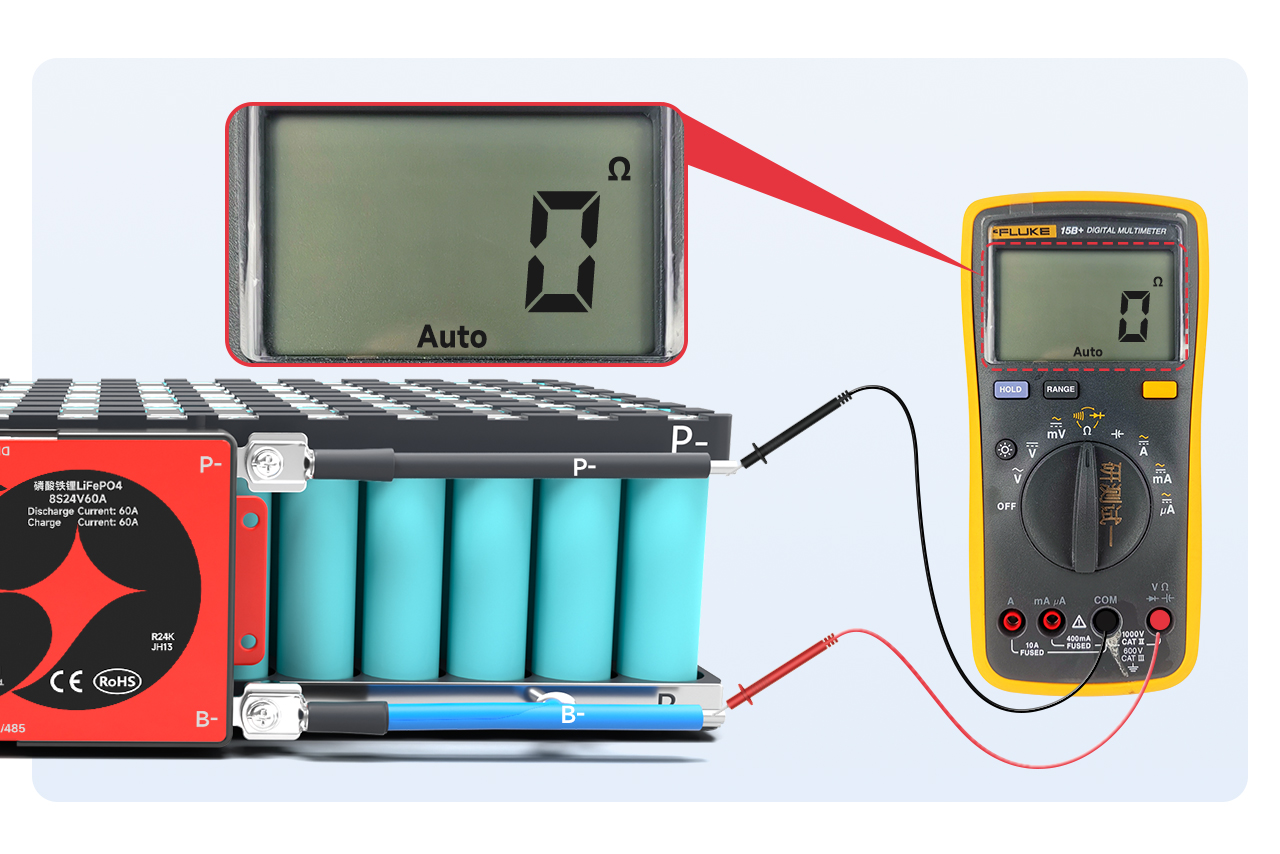

Ⅴ ទំការរកឃើញគុណភាពនៃបន្ទះ rotection
! ត្រូវប្រាកដថារកឃើញវ៉ុលត្រឹមត្រូវមុនពេលដោតបន្ទះការពារ!
លៃតម្រូវ multimeter ទៅកម្រិតធន់ទ្រាំខាងក្នុងនិងវាស់ភាពធន់ទ្រាំខាងក្នុងរវាង B- និង P- ។ ប្រសិនបើភាពធន់ទ្រាំខាងក្នុងត្រូវបានភ្ជាប់វាបង្ហាញថាបន្ទះការពារគឺល្អ។
ចំណាំ៖ អ្នកអាចវិនិច្ឆ័យការដឹកនាំដោយមើលតម្លៃធន់ទ្រាំខាងក្នុង។ តម្លៃធន់ទ្រាំខាងក្នុងគឺ 0Ω ដែលមានន័យថាចរន្ត។ ដោយសារតែកំហុសនៃ multimeter ជាទូទៅតិចជាង 10mΩ មានន័យថា conduction; អ្នកក៏អាចលៃតម្រូវ multimeter ទៅ buzzer ផងដែរ។ សំឡេងប៊ីបអាចត្រូវបានគេឮ។
ចំណាំ៖
1. បន្ទះការពារដែលមានកុងតាក់ទន់ត្រូវយកចិត្តទុកដាក់លើដំណើរការនៃកុងតាក់នៅពេលដែលកុងតាក់បិទ។
2. ប្រសិនបើបន្ទះការពារមិនដំណើរការទេ សូមបញ្ឈប់ជំហានបន្ទាប់ ហើយទាក់ទងបុគ្គលិកផ្នែកលក់សម្រាប់ដំណើរការ។

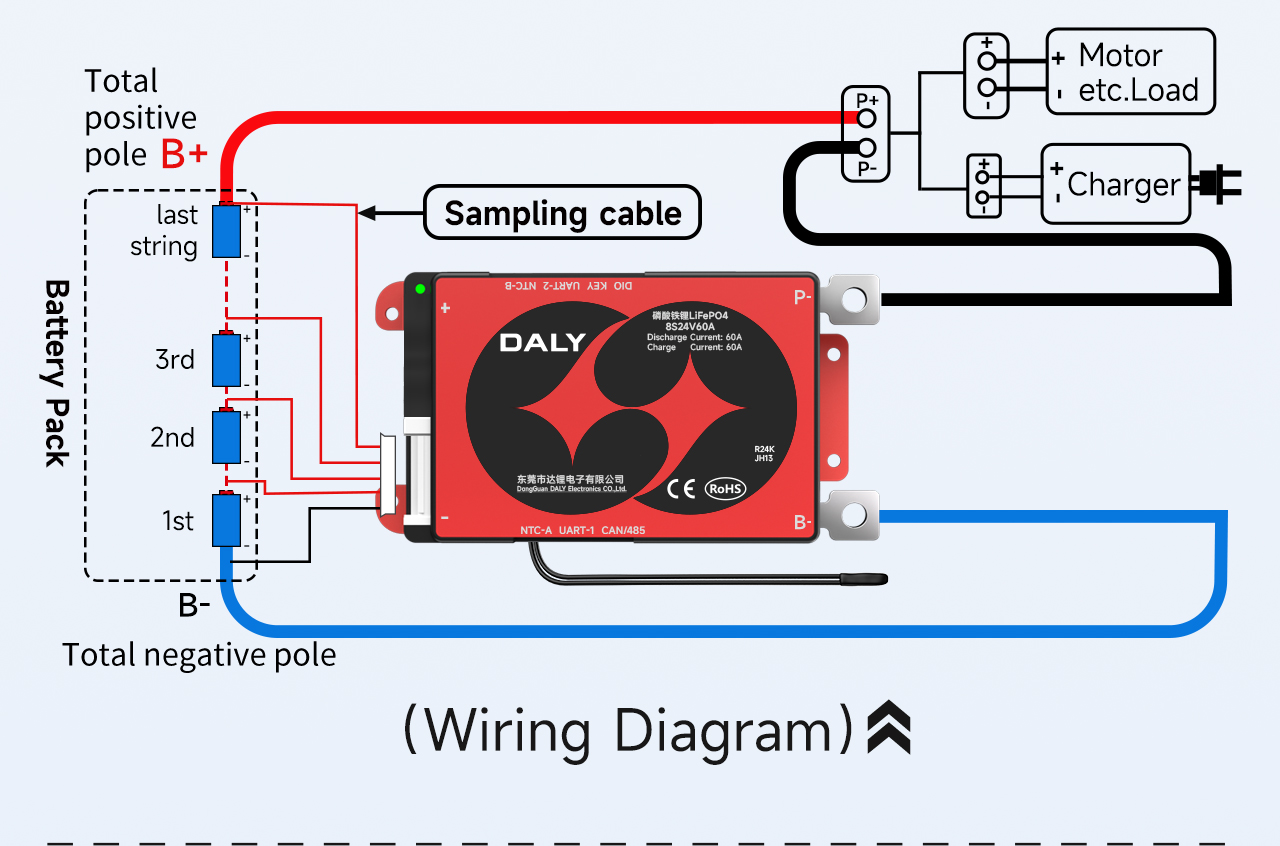

Ⅵភ្ជាប់បន្ទាត់ទិន្នផល

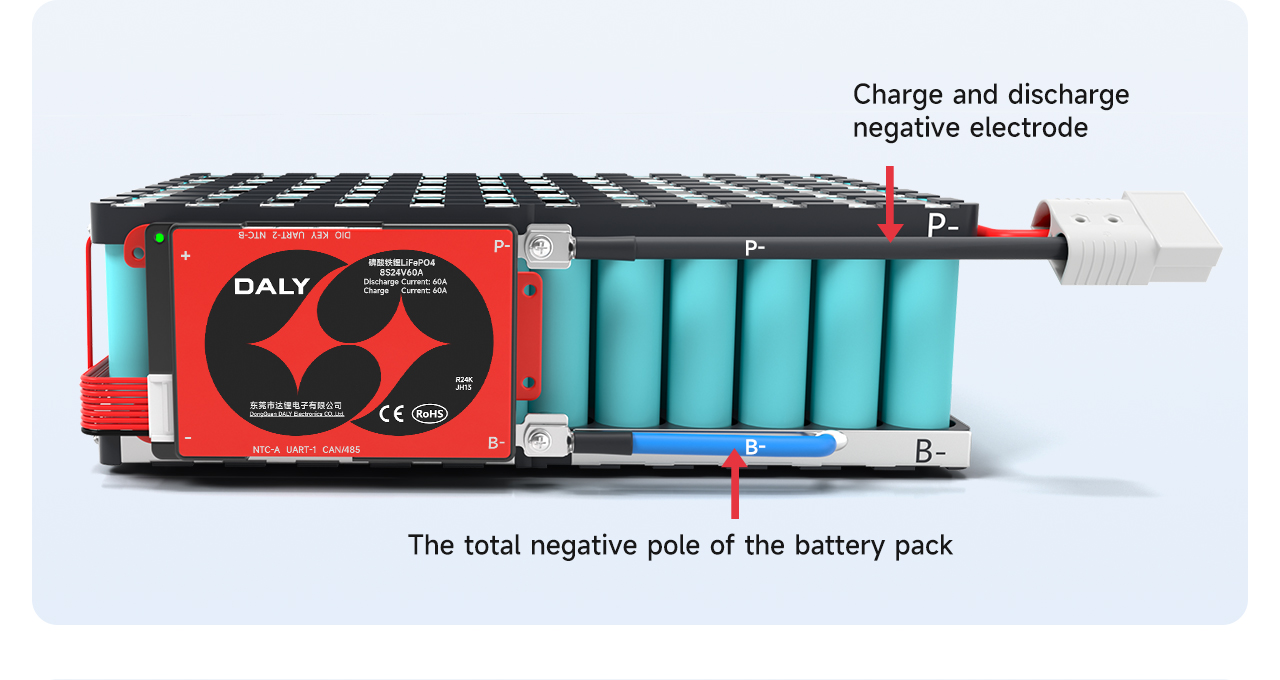

បន្ទាប់ពីធានាថាបន្ទះការពារមានសភាពធម្មតាហើយ សូមដោតខ្សែ B- ពណ៌ខៀវលើបន្ទះការពារទៅនឹង B- អវិជ្ជមានសរុបនៃកញ្ចប់ថ្ម។ បន្ទាត់ P នៅលើបន្ទះការពារត្រូវបាន soldered ទៅបង្គោលអវិជ្ជមាននៃបន្ទុកនិងការបញ្ចេញ។
បន្ទាប់ពីការផ្សារសូមពិនិត្យមើលថាតើវ៉ុលនៃបន្ទះការពារលើសគឺស្របនឹងវ៉ុលថ្ម។

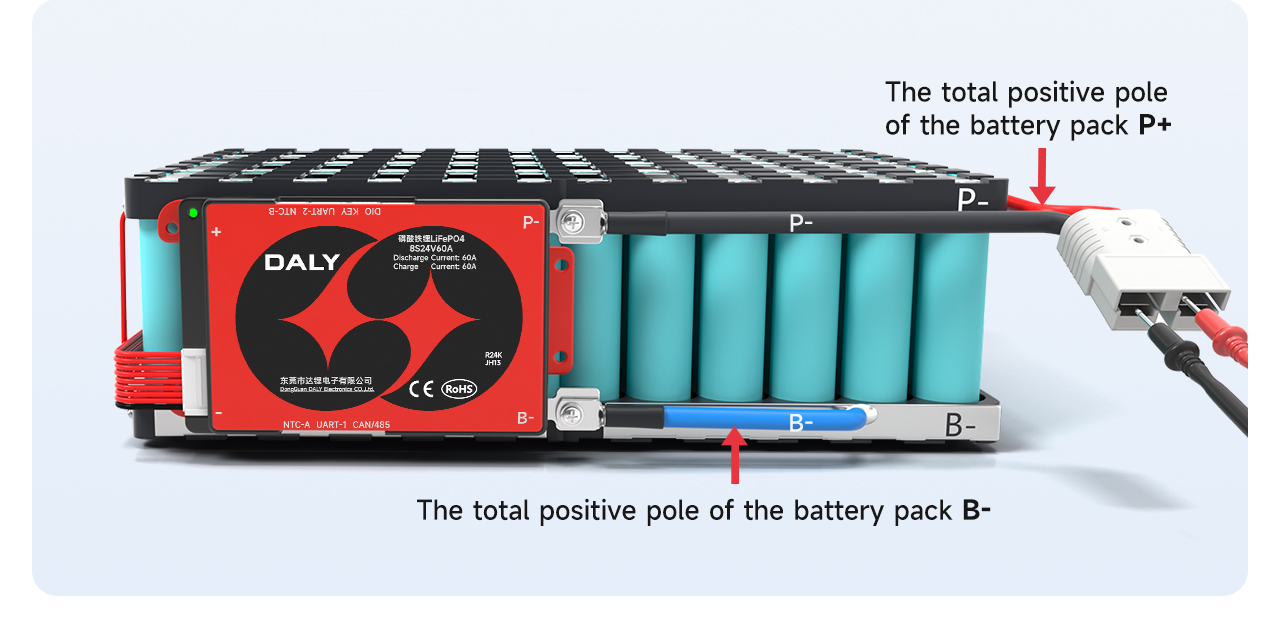

ចំណាំ៖ ច្រកបញ្ចូលថ្ម និងច្រកចេញនៃបន្ទះការពារបំបែកត្រូវបានបំបែក ហើយខ្សែ C បន្ថែម (ជាធម្មតាត្រូវបានចង្អុលបង្ហាញដោយពណ៌លឿង) ត្រូវការភ្ជាប់ទៅបង្គោលអវិជ្ជមាននៃឆ្នាំងសាក។ ខ្សែ P ត្រូវបានភ្ជាប់ទៅនឹងបង្គោលអវិជ្ជមាននៃការឆក់។

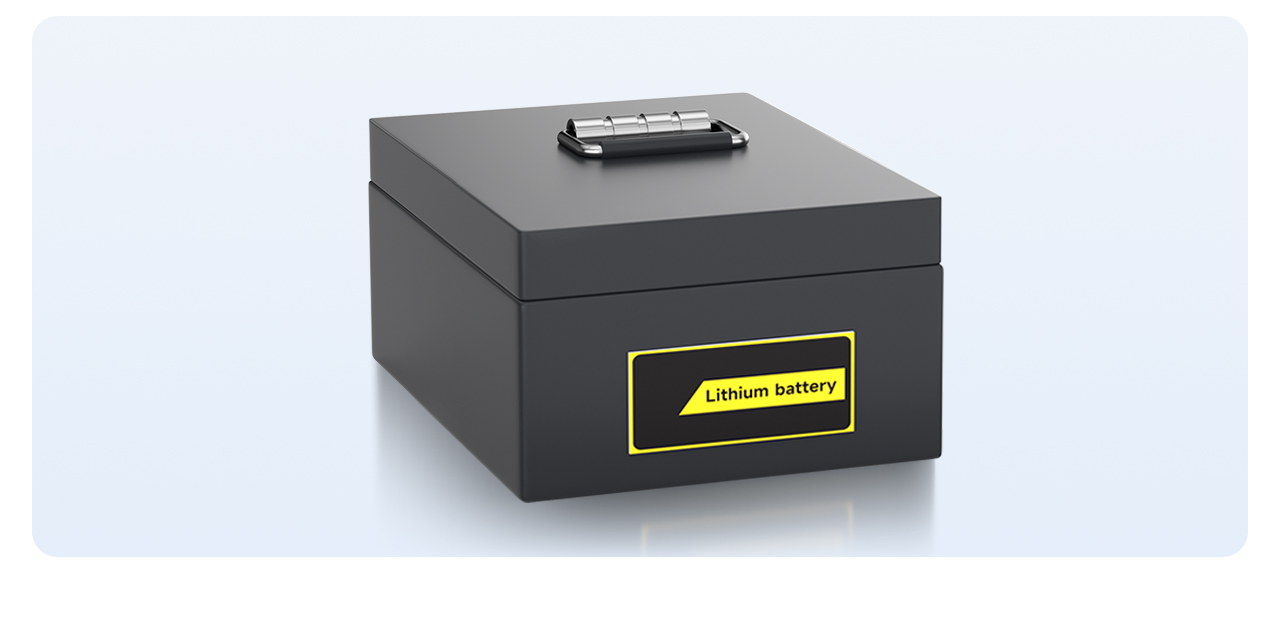

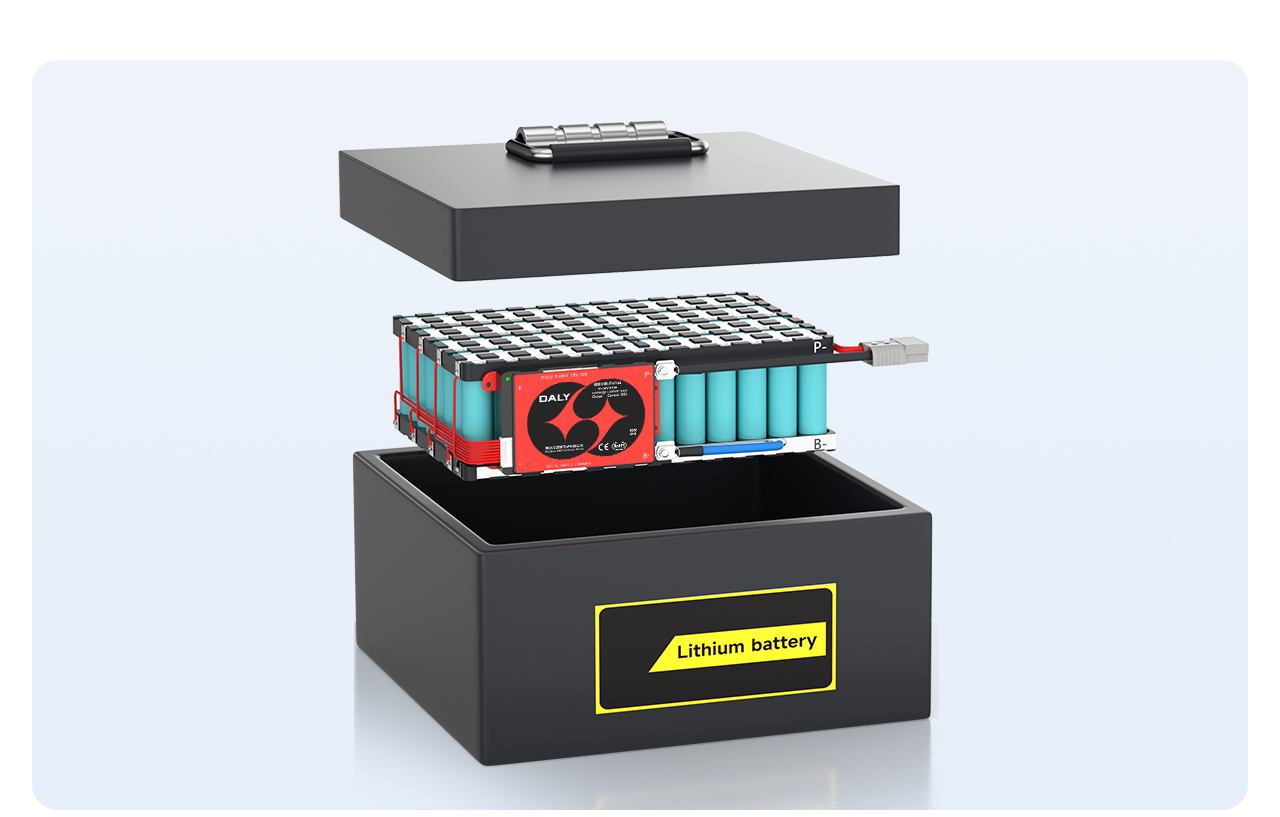

ចុងក្រោយ ដាក់កញ្ចប់ថ្មនៅខាងក្នុងប្រអប់ថ្ម ហើយកញ្ចប់ថ្មដែលបានបញ្ចប់ត្រូវបានផ្គុំ។
