ស្តង់ដារនិងការបង្រៀនខ្សែភ្លើងខ្សែភ្លើង BMS 10s របស់ BMS

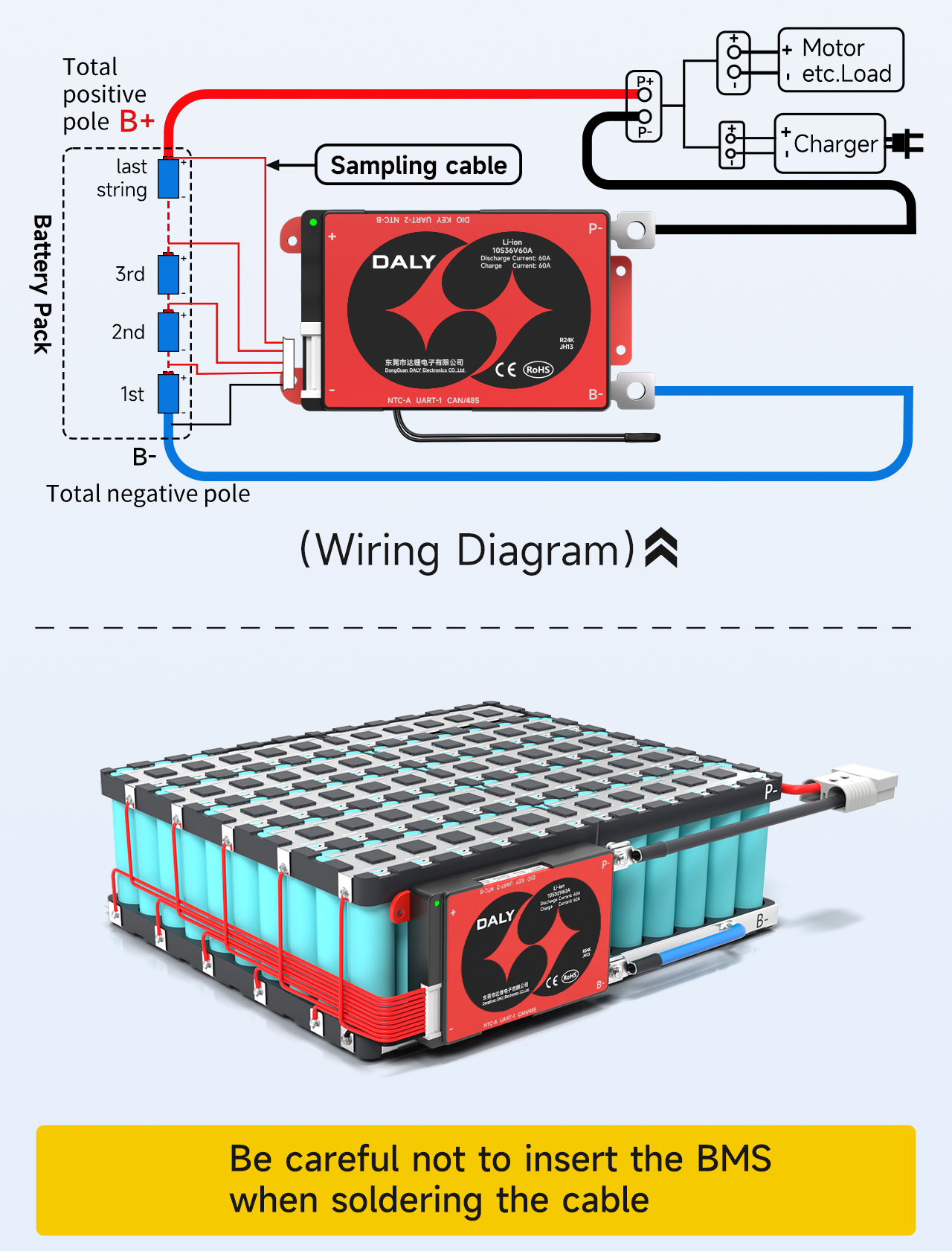

រេបីរបាស់មួយ 10 ស៊េរីនិង 12 ប៉ោងប៉ារ៉ាឡែល 18650 កញ្ចប់
ប្រយ័ត្នកុំបញ្ចូលក្តារការពារនៅពេល Solding ខ្សែ

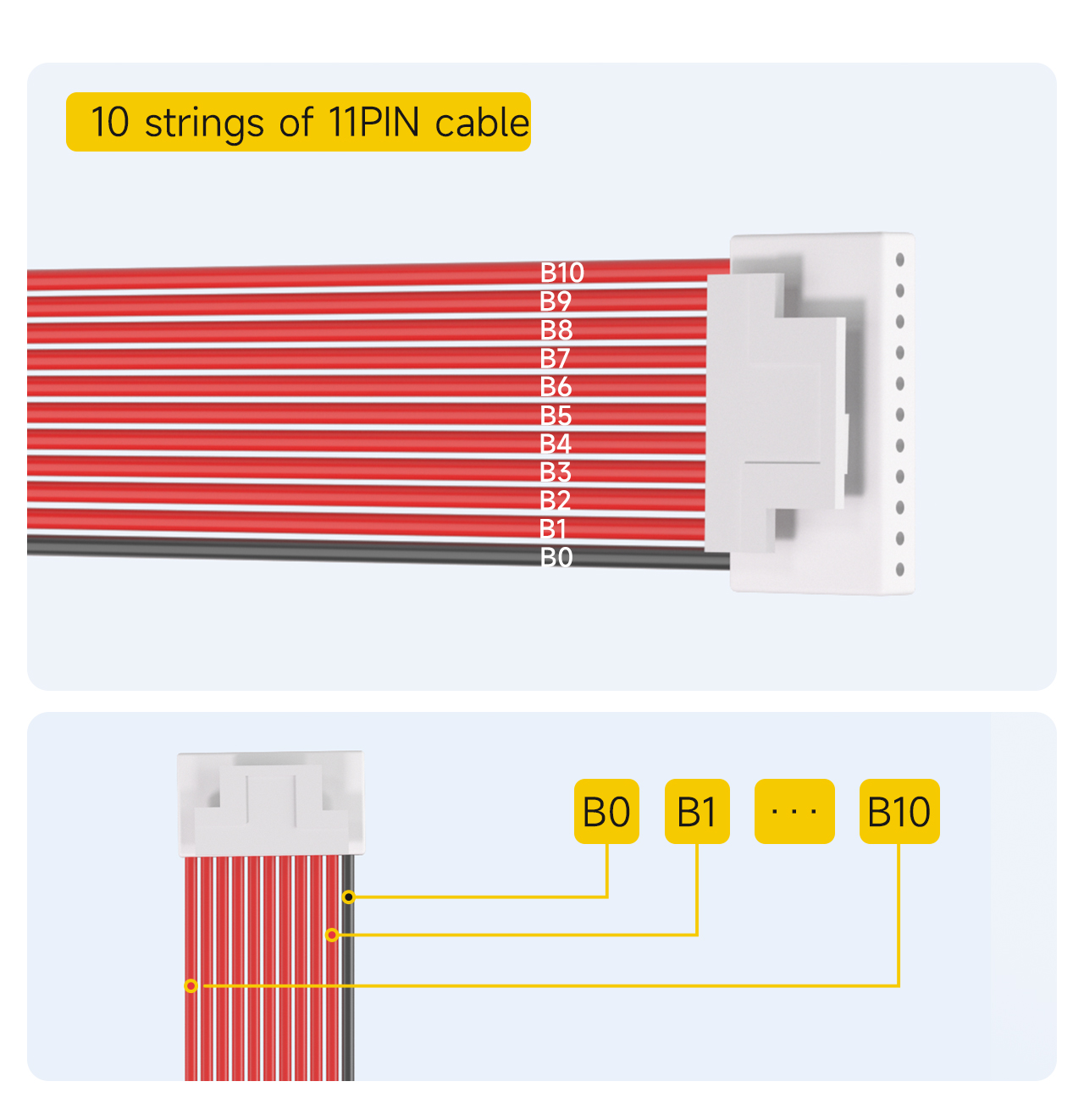

ឹម. សម្គាល់លំដាប់នៃបន្ទាត់សំណាក
10 ខ្សែរបស់11លេខកូដ Cable
សម្គាល់ៈខ្សែគំរូលំនាំដើមសម្រាប់10ការការពារក្តារការពារការការពារគឺ11ម្ជុល។
1 ។ សម្គាល់ខ្សែខ្មៅដូច B0 ។
2 ។ ខ្សែពណ៌ក្រហមដំបូងបង្អស់នៅជាប់ខ្សែខ្មៅត្រូវបានសម្គាល់ថាខ 1 ។
... (ហើយដូច្នេះនៅលើ, សម្គាល់ជាបន្តបន្ទាប់)
រហូតដល់ខ្សែពណ៌ក្រហមចុងក្រោយត្រូវបានសម្គាល់ថាខ10.

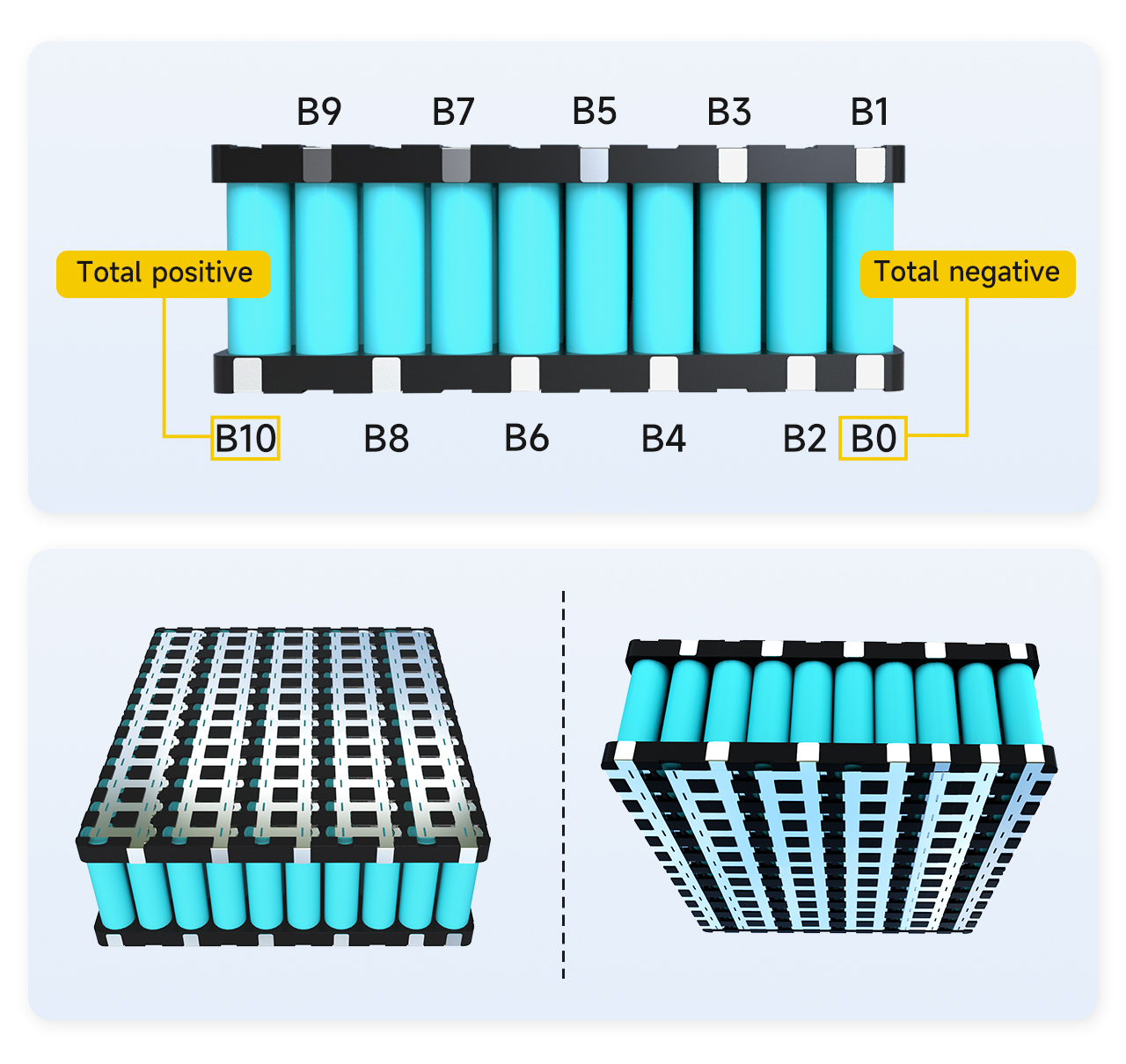

ឹម. សម្គាល់លំដាប់នៃការផ្សារដែកនៃការផ្សារ
ស្វែងរកទីតាំងនៃចំណុចផ្សារដែលត្រូវគ្នានៃខ្សែដែលត្រូវបានដាក់ដំបូងសម្គាល់ទីតាំងនៃចំណុចដែលត្រូវគ្នានៅលើថ្ម
1 ។ បង្គោលអវិជ្ជមានសរុបនៃកញ្ចប់ថ្មត្រូវបានសម្គាល់ថា B0 ។
2 ។ ការភ្ជាប់គ្នារវាងបង្គោលវិជ្ជមាននៃខ្សែអក្សរដំបូងនៃអាគុយនិងបង្គោលអវិជ្ជមាននៃខ្សែអក្សរទីពីរនៃអាគុយត្រូវបានសម្គាល់ថាខ 1 ។
3 ។ ការតភ្ជាប់រវាងបង្គោលវិជ្ជមាននៃខ្សែអក្សរទីពីរនៃអាគុយនិងបង្គោលអវិជ្ជមាននៃខ្សែទីបីនៃអាគុយត្រូវបានសម្គាល់ថា b2
... (ហើយដូច្នេះនៅលើ)
10។ ការតភ្ជាប់រវាងបង្គោលវិជ្ជមាននៃឯកសារ10ខ្សែថ្មនិងបង្គោលអវិជ្ជមាននៃឯកសារ11ខ្សែថ្មថ្មត្រូវបានសម្គាល់ជាខ10 ។
11 ។ អេឡិចត្រូតវិជ្ជមានរបស់ខ្សែអក្សរទី 10 ត្រូវបានសម្គាល់ថាជាលេខ 10 ។
សម្គាល់ៈដោយសារតែកញ្ចប់ថ្មមានខ្សែអក្សរសរុបចំនួន 10 ប្រភេទ B10 ក៏ជាបង្គោលវិជ្ជមានសរុបរបស់កញ្ចប់ថ្មផងដែរ។ ប្រសិនបើ B10 មិនមែនជាដំណាក់កាលវិជ្ជមានសរុបនៃកញ្ចប់ថ្មទេវាបង្ហាញថាការវិវឌ្ឍន៍នៃការសម្គាល់គឺខុសហើយវាត្រូវតែត្រូវបានត្រួតពិនិត្យនិងសម្គាល់ម្តងទៀត។

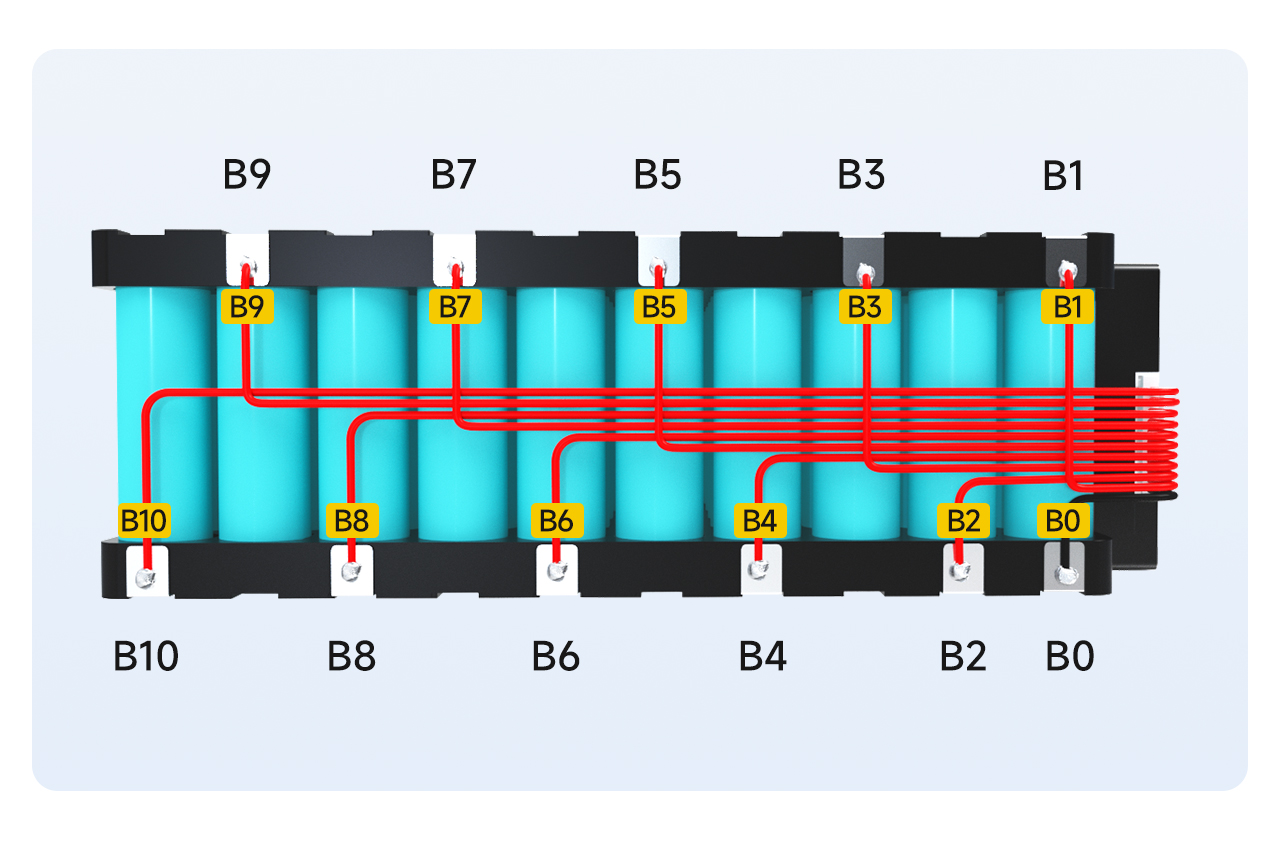

ឹម. Soldering និងខ្សែភ្លើង
1. B0 នៃខ្សែនេះត្រូវបាន soldered ទៅទីតាំង B0 នៃថ្ម។
2 ។ ខ្សែ B1 ត្រូវបានលក់ទៅទីតាំង B1 របស់អាគុយ។
... (ហើយដូច្នេះនៅលើការផ្សារដែកក្នុងលំដាប់លំដោយ)
11 ។ ខ្សែ B10 ត្រូវបានលក់ទៅទីតាំង B10 នៃថ្ម។

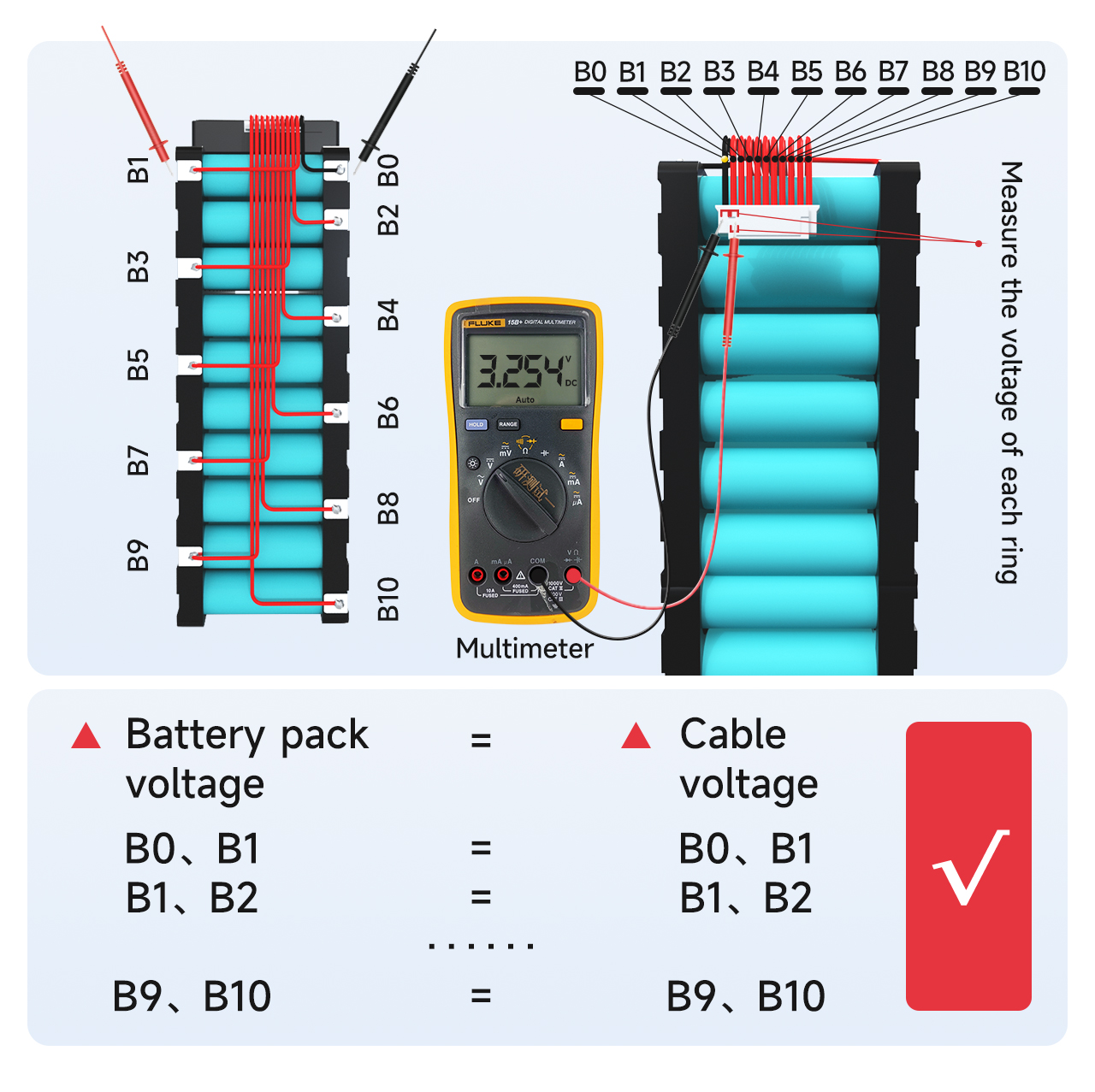

ឹម. វ៉ុលរាវ
វាស់វ៉ុលរវាងខ្សែដែលនៅជិតដែលមានច្រើនក្នុងការបញ្ជាក់ថាតង់ស្យុងត្រឹមត្រូវត្រូវបានប្រមូលដោយខ្សែកាប។
1 ។ វិធានការថាតើវ៉ុលខ្សែ B0 ដល់ B1 ស្មើនឹងវ៉ុលកញ្ចប់ថ្ម B0 ដល់ B1 ។ ប្រសិនបើវាស្មើគ្នាវាបង្ហាញថាការប្រមូលវ៉ុលគឺត្រឹមត្រូវ។ បើមិនដូច្នោះទេវាបង្ហាញថាខ្សែរប្រមូលបានផ្សារដែកខ្សោយហើយខ្សែចាំបាច់ត្រូវផ្សារភ្ជាប់មកវិញ។ ដោយភាពស្រដៀងគ្នាវិធានការថាតើវ៉ុលនៃខ្សែអក្សរផ្សេងទៀតត្រូវបានប្រមូលបានយ៉ាងត្រឹមត្រូវ។
2 ។ ភាពខុសគ្នានៃខ្សែអក្សរនីមួយៗមិនគួរលើសពី 1V ទេ។ ប្រសិនបើវាលើសពី 1V វាមានន័យថាមានបញ្ហាជាមួយនឹងខ្សែភ្លើងហើយអ្នកត្រូវធ្វើម្តងទៀតជំហានមុនសម្រាប់ការរកឃើញ។

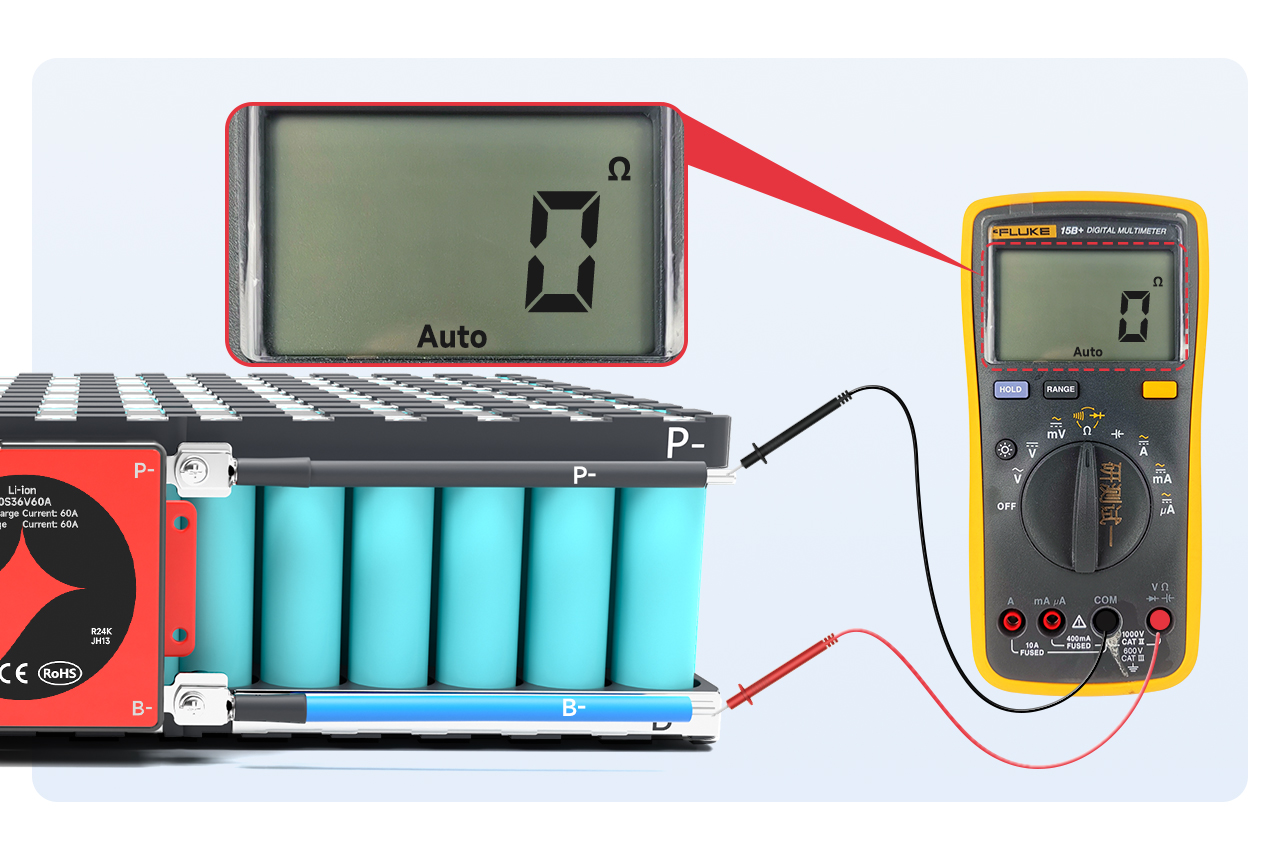

ឹម. ការរកឃើញគុណភាពក្រុមប្រឹក្សាការពារការការពារ
! ត្រូវប្រាកដថាតង់ស្យុងត្រឹមត្រូវត្រូវបានរកឃើញមុនពេលដោតក្តារការពារ!
លៃតម្រូវបរិក្ខីកម្មទៅកម្រិតធន់ទ្រាំផ្ទៃក្នុងនិងវាស់ភាពធន់ទ្រាំផ្ទៃក្នុងរវាងខ - និងទំ។ ប្រសិនបើភាពធន់ទ្រាំផ្ទៃក្នុងត្រូវបានភ្ជាប់វាបង្ហាញថាក្រុមប្រឹក្សាការពារគឺល្អ។
សម្គាល់ៈអ្នកអាចវិនិច្ឆ័យការផ្លាស់ប្តូរបានដោយមើលតម្លៃធន់ទ្រាំផ្ទៃក្នុង។ តម្លៃធន់ទ្រាំផ្ទៃក្នុងគឺ0ω, ដែលមានន័យថាការធ្វើឱ្យមានសំណើម។ ដោយសារតែកំហុសរបស់ Multimeter, ជាទូទៅតិចជាង10mωមានន័យថាការកាត់បន្ថយ; អ្នកក៏អាចកែសំរួល Multimeter ទៅនឹង buzzer ។ សំឡេងបន្លឺសំឡេងអាចស្តាប់បាន។
សេចក្តីជូនដំណឹង:
1 ។ ក្តារការពារដែលមានកុងតាក់ទន់ត្រូវការយកចិត្តទុកដាក់លើការផ្លាស់ប្តូរកុងតាក់នៅពេលកុងតាក់ត្រូវបានបិទ។
2 ។ ប្រសិនបើក្រុមប្រឹក្សាការពារមិនដំណើរការសូមបញ្ឈប់ជំហានបន្ទាប់ហើយទាក់ទងបុគ្គលិកផ្នែកលក់សម្រាប់ដំណើរការ។

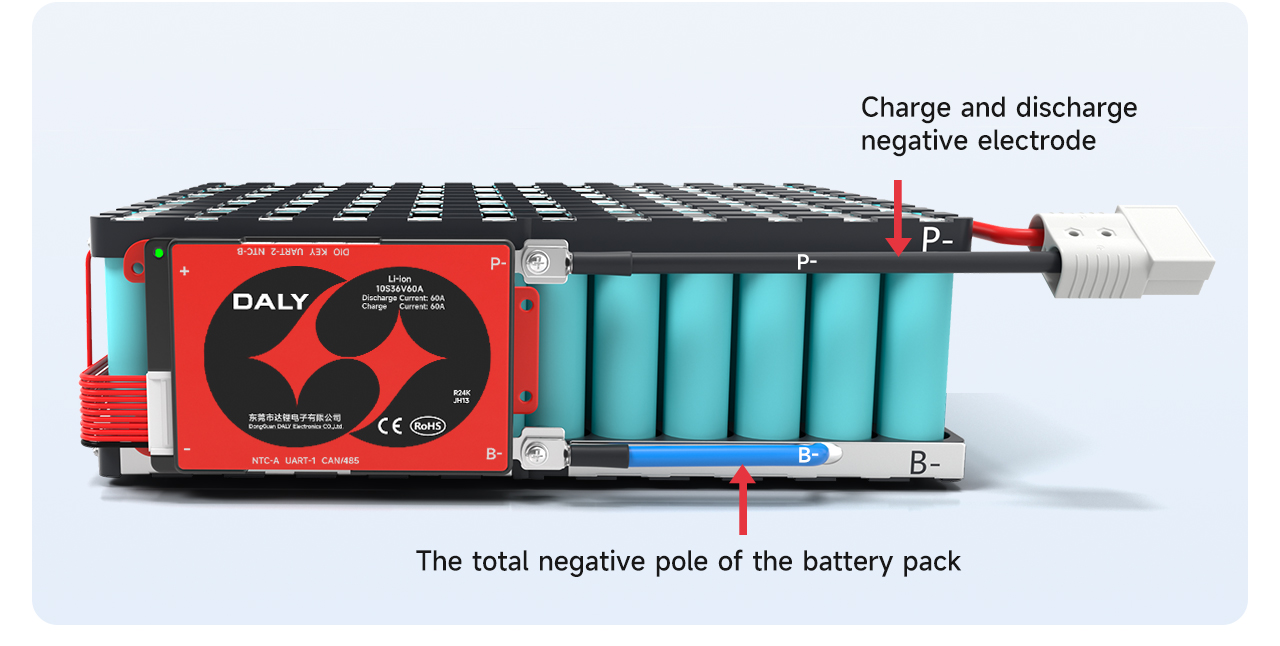

ឹម. ភ្ជាប់ខ្សែលទ្ធផល

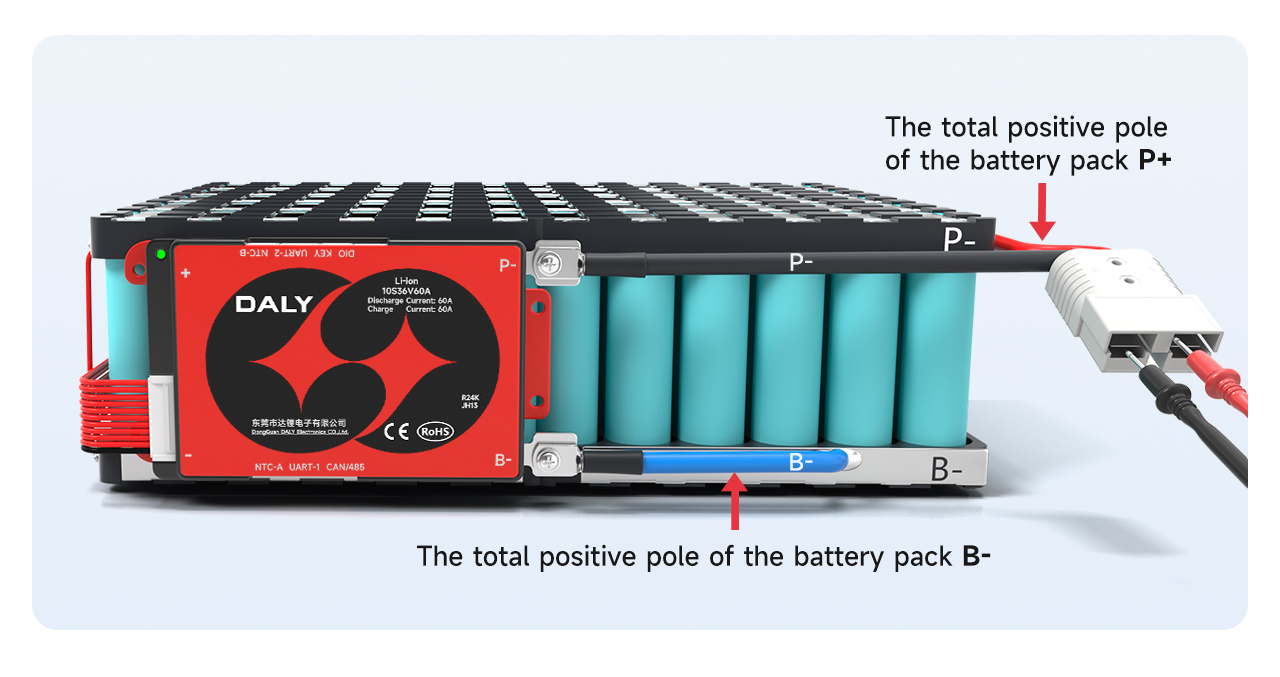

បន្ទាប់ពីធានាថាក្រុមប្រឹក្សាការពារមានលក្ខណៈធម្មតាលក់ខៀវខ្ពង់រាបនៅលើក្តារការពាររហូតដល់ចំនួនអវិជ្ជមានអវិជ្ជមាន B- កញ្ចប់ថ្ម។ បន្ទាត់ P នៅលើក្តារការពារត្រូវបាន soldered ទៅនឹងបង្គោលអវិជ្ជមាននៃសាកនិងការហូរទឹករំអិល។
បន្ទាប់ពីការផ្សារសូមពិនិត្យមើលថាតើវ៉ុលនៃក្តារនៃការប្រើថ្នាំលើសលុបមានភាពស៊ីសង្វាក់គ្នាជាមួយនឹងវ៉ុលអាគុយ។
រកឃើញវ៉ុលជាងក្តារ: (ខ -2 p +) វ៉ុល = (P-P +) វ៉ុល
បង្គោលវិជ្ជមាននៃការសាកថ្មនិងរំសាយត្រូវបានភ្ជាប់ដោយផ្ទាល់ជាមួយនឹងបង្គោលវិជ្ជមានសរុបនៃកញ្ចប់ថ្ម។
សម្គាល់ៈច្រកកំពង់ផែសាកនិងច្រកទឹករំអិលនៃបន្ទះការពារបំបែកត្រូវបានបំបែកចេញហើយខ្សែ C-lead បន្ថែម (ជាធម្មតាចង្អុលដោយពណ៌លឿង) ត្រូវការភ្ជាប់ទៅនឹងបង្គោលអវិជ្ជមាននៃឆ្នាំងសាក។ បន្ទាត់ P ត្រូវបានភ្ជាប់ទៅនឹងបង្គោលអវិជ្ជមាននៃការហូរទឹករំអិល។

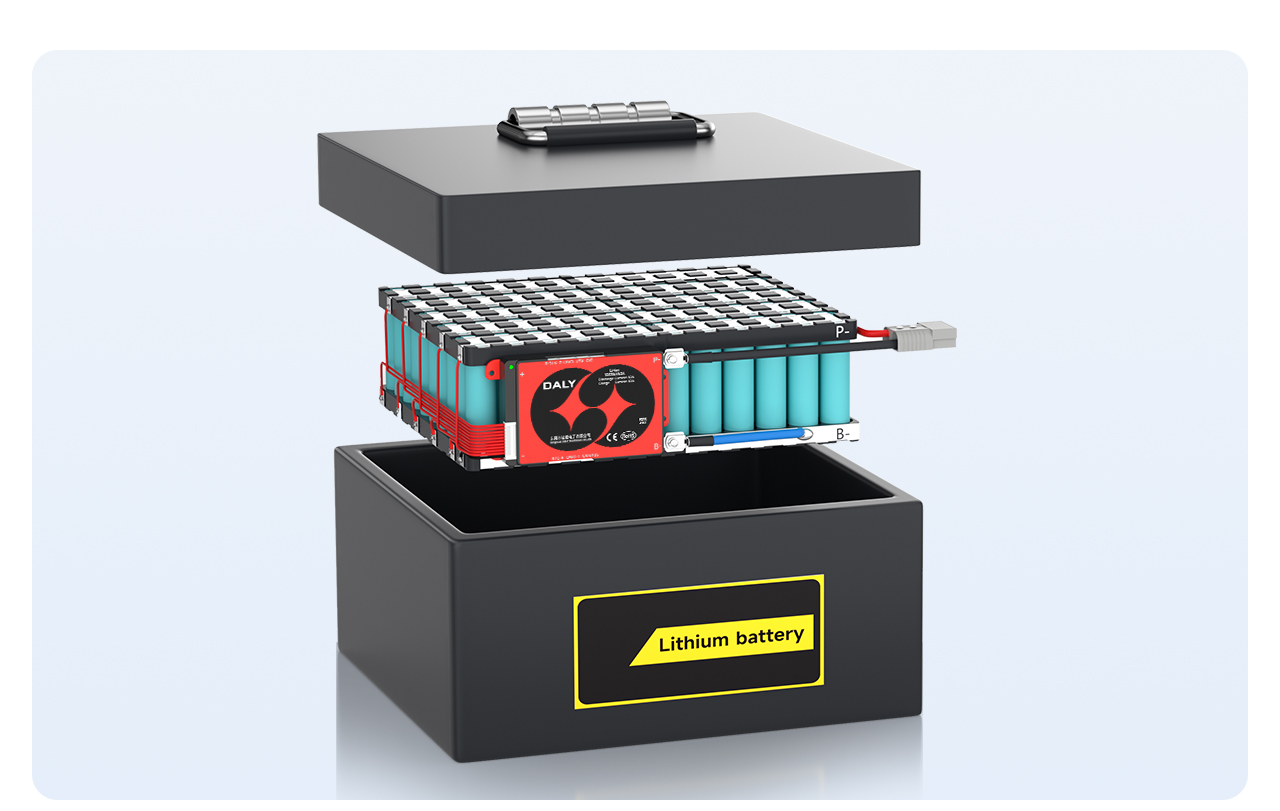

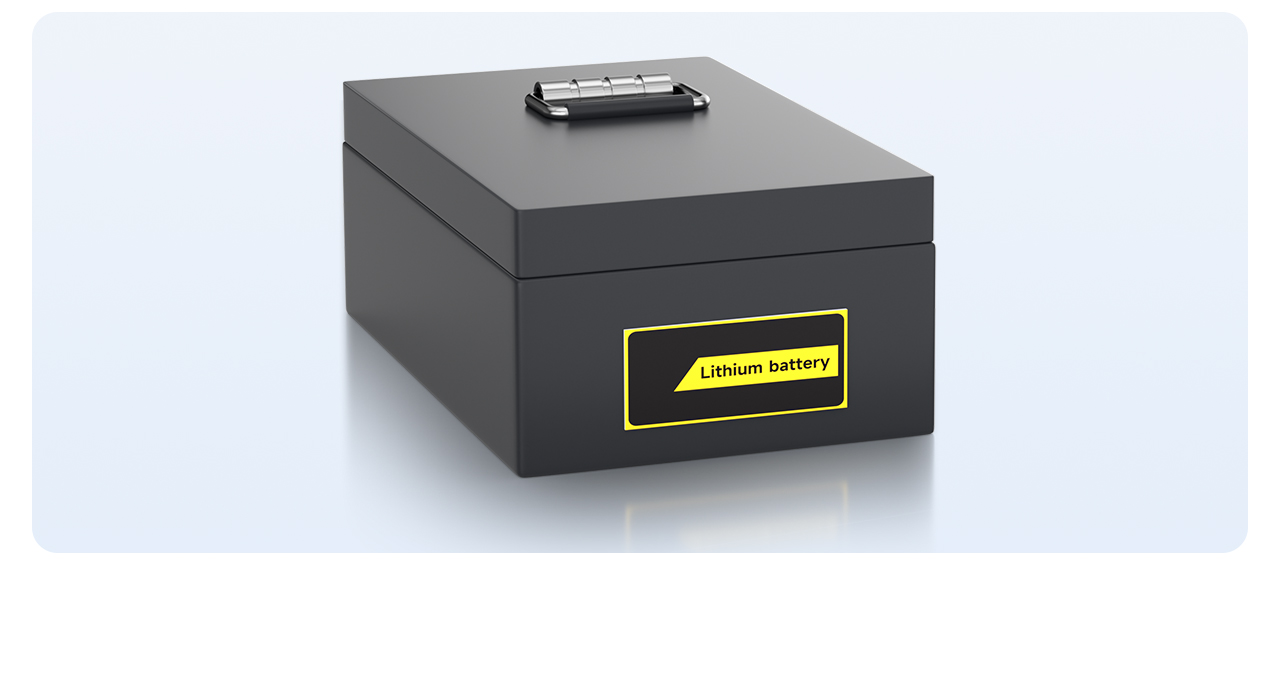

ចុងបញ្ចប់ដាក់កញ្ចប់ថ្មនៅខាងក្នុងប្រអប់ថ្មហើយកញ្ចប់ថ្មដែលបានបញ្ចប់ត្រូវបានប្រមូលផ្តុំ
