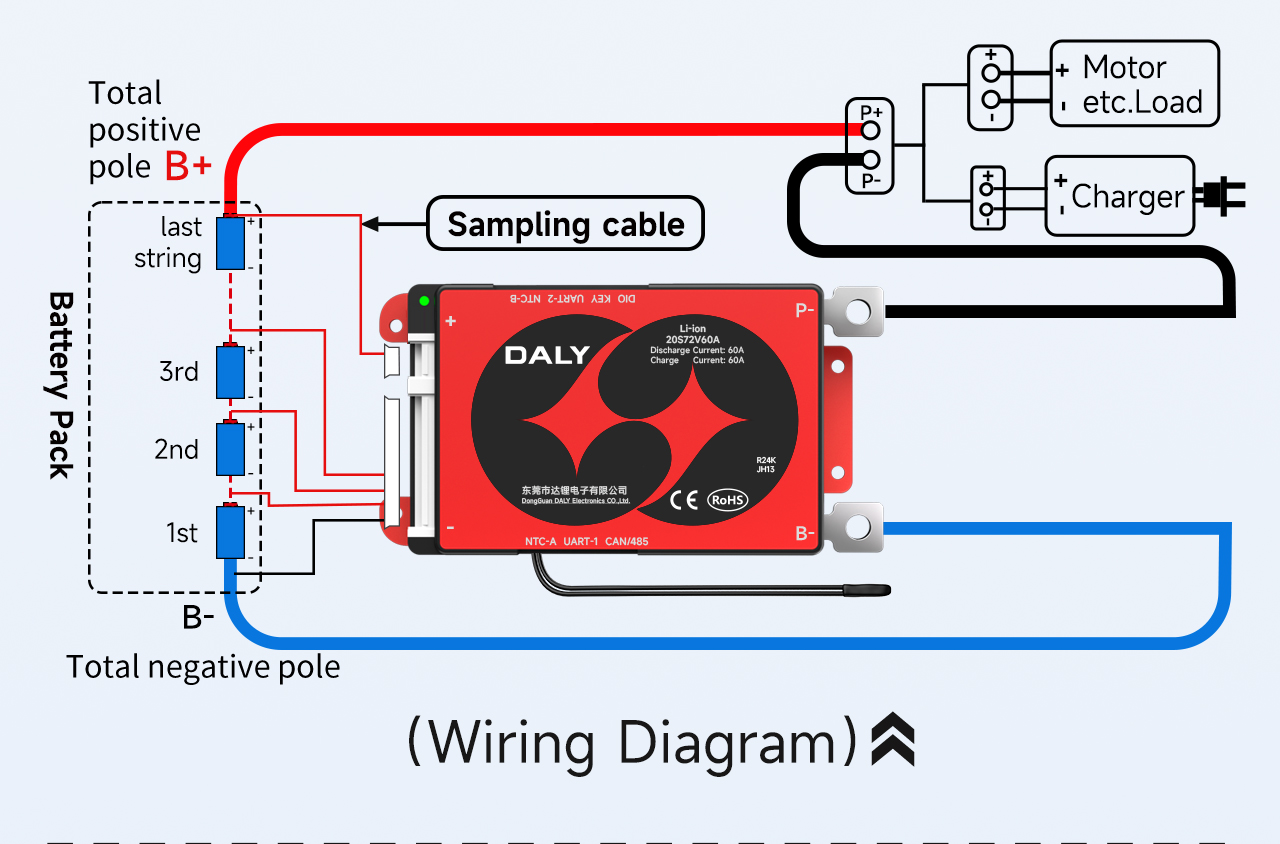

ការបង្រៀនអំពីខ្សែភ្លើង BMS ស្តង់ដារ និង Smart 8S

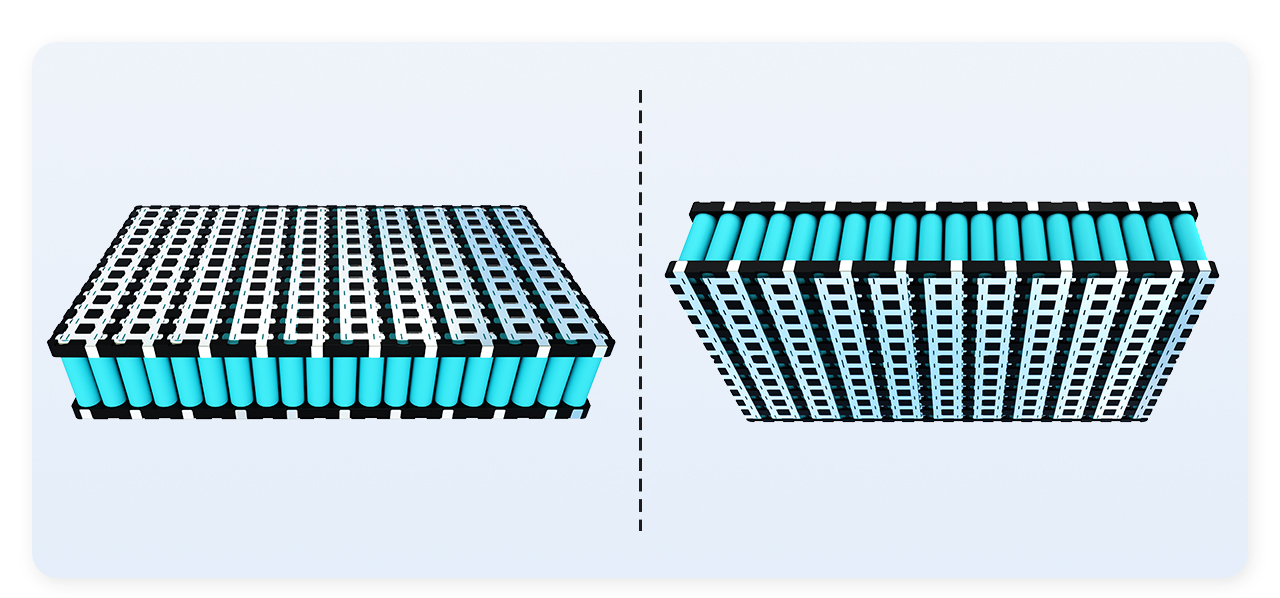

យក២០ ឧទាហរណ៍នៃកញ្ចប់ថ្មស៊េរី និងប៉ារ៉ាឡែល 18650 ចំនួន 12

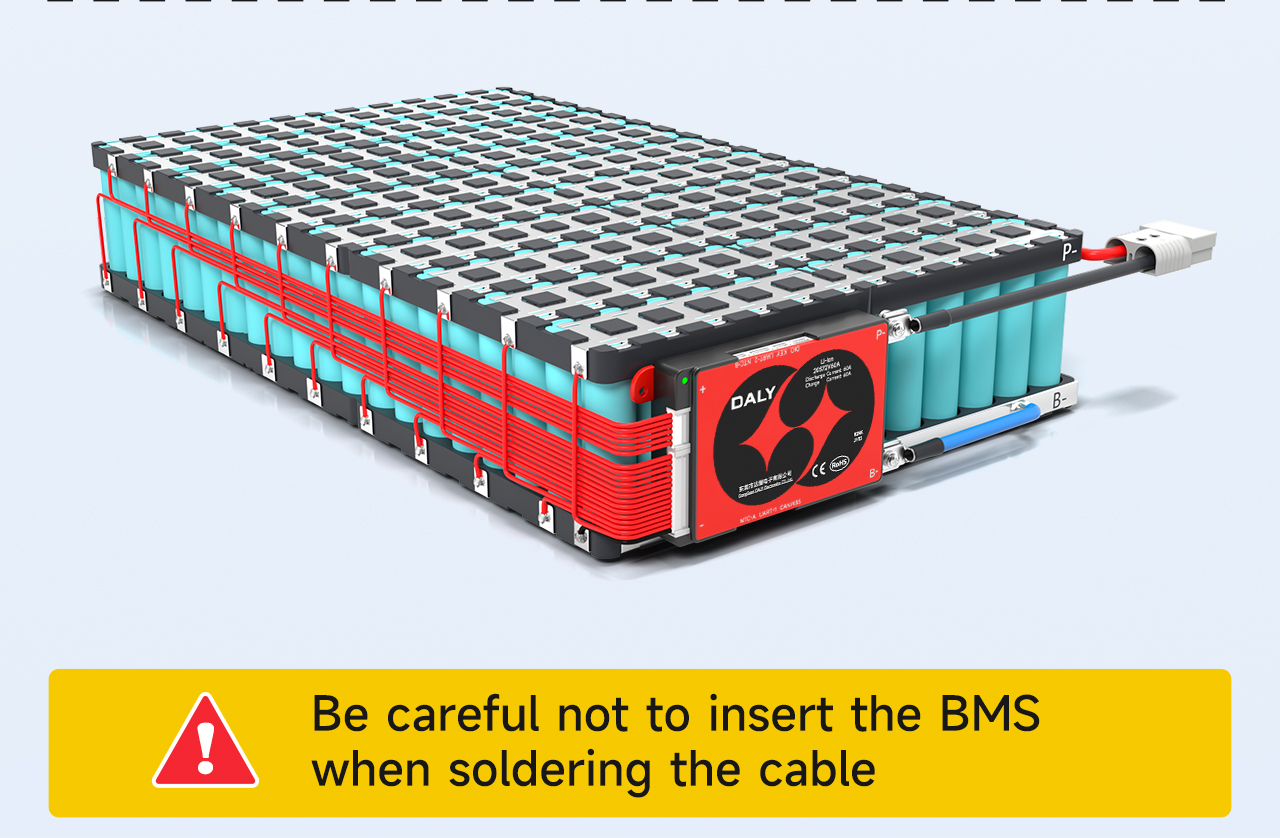

សូមប្រយ័ត្នកុំបញ្ចូល BMS ពេលផ្សារខ្សែ

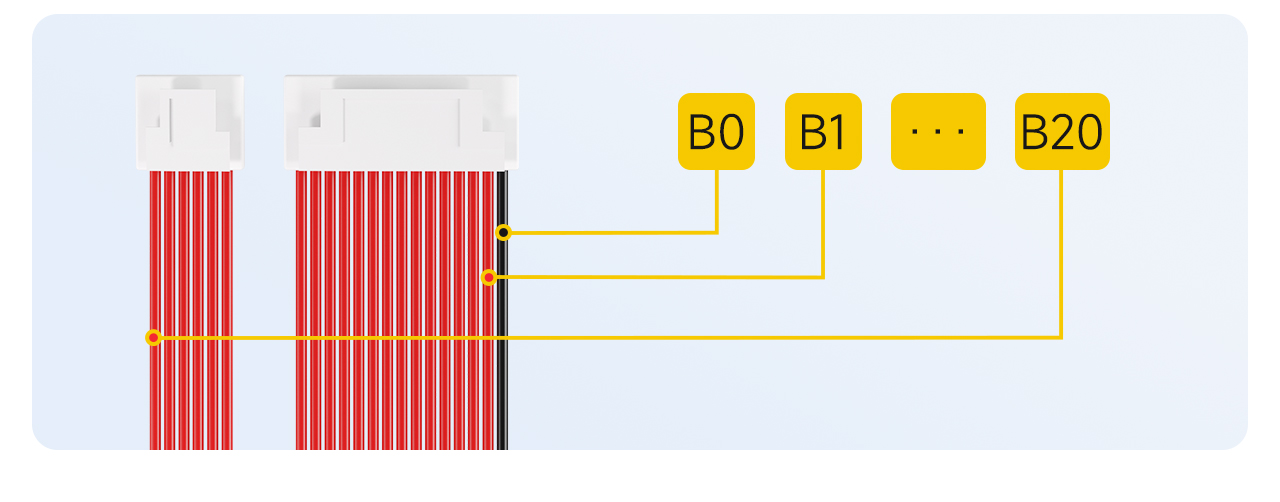

ទី១. សម្គាល់លំដាប់នៃបន្ទាត់យកសំណាក

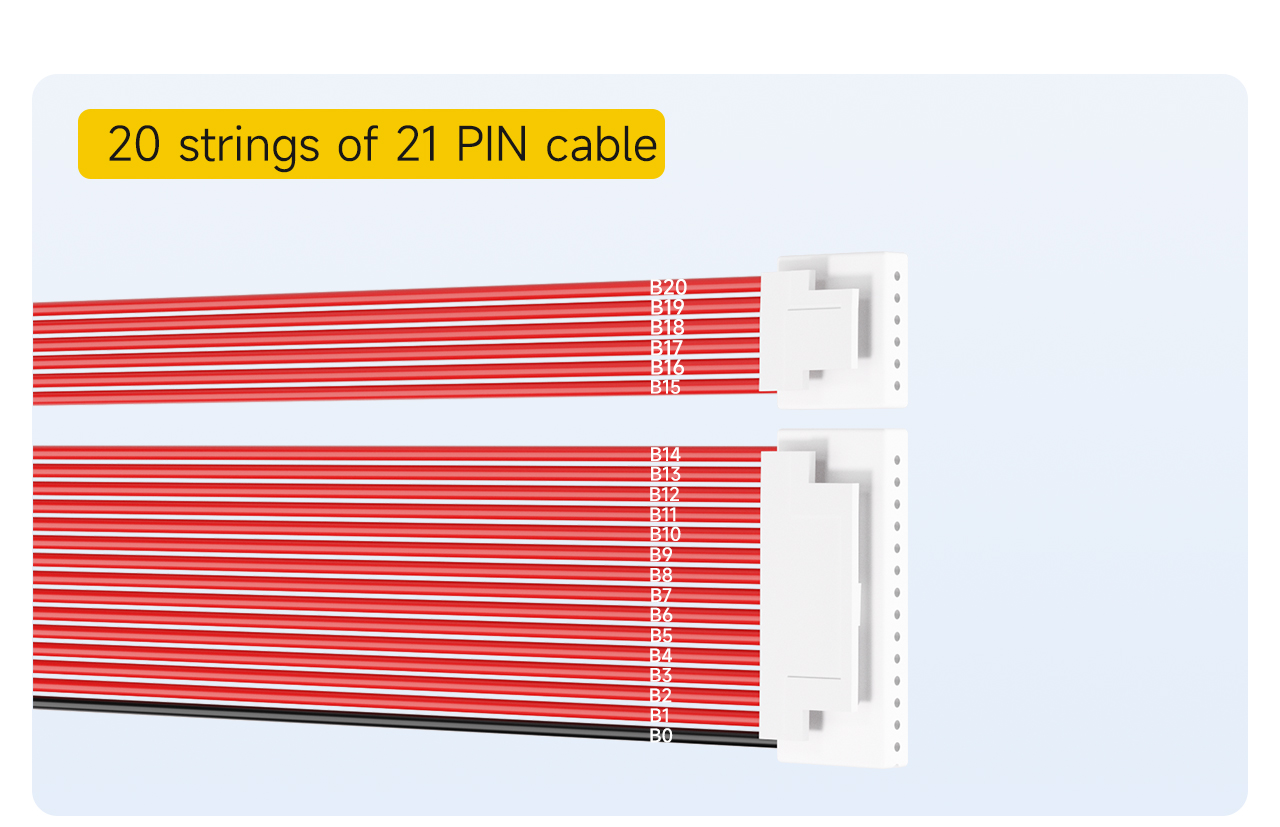

20 ខ្សែអក្សរនៃ21ខ្សែ PIN
ចំណាំ៖ ខ្សែសម្រាប់យកសំណាកតាមលំនាំដើម20ការកំណត់រចនាសម្ព័ន្ធ BMS -string គឺ21លេខសម្ងាត់។
1. សម្គាល់ខ្សែពណ៌ខ្មៅថាជា B0។
2. ខ្សែពណ៌ក្រហមដំបូងនៅជាប់នឹងខ្សែពណ៌ខ្មៅត្រូវបានសម្គាល់ថា B1
... (ហើយបន្តបន្ទាប់ សម្គាល់តាមលំដាប់លំដោយ)
21រហូតដល់ខ្សែក្រហមចុងក្រោយ ដែលសម្គាល់ថា B20.

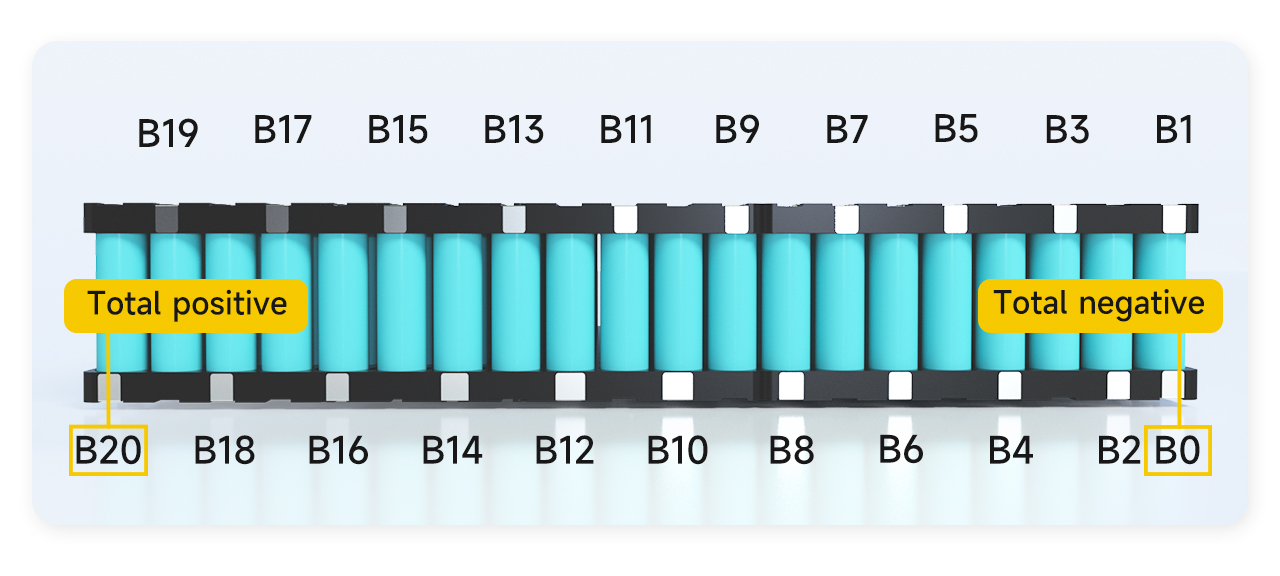

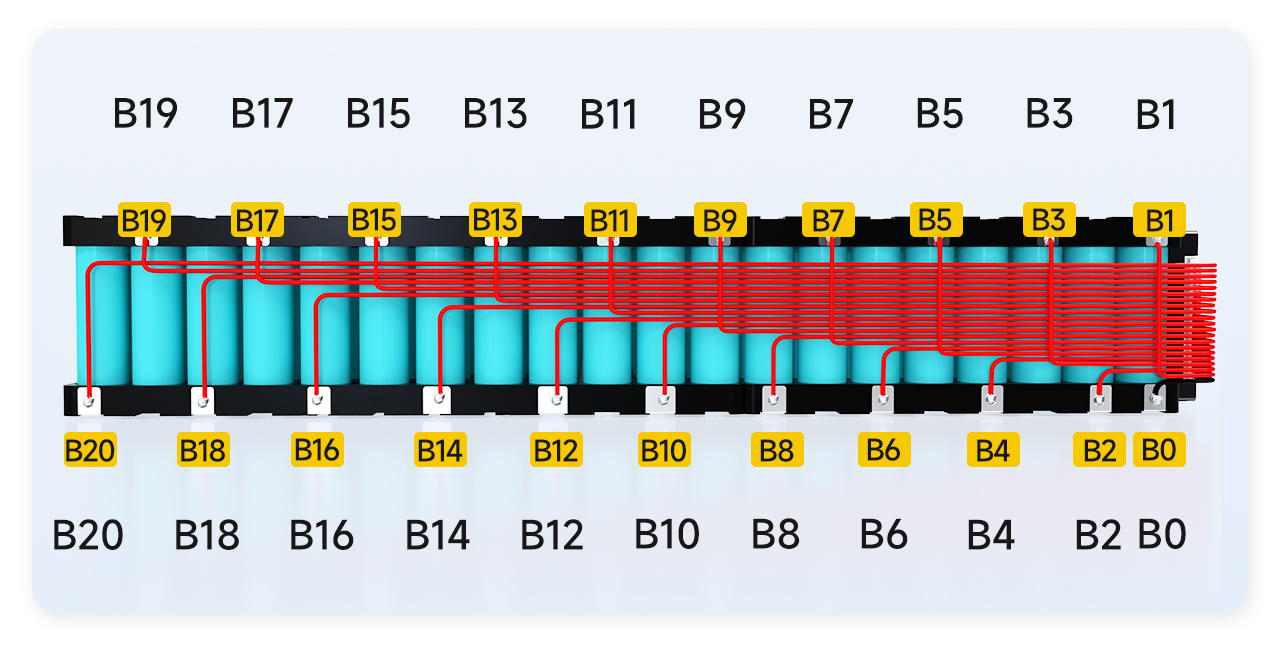

ទី២. សម្គាល់លំដាប់នៃចំណុចផ្សារថ្ម
ស្វែងរកទីតាំងនៃចំណុចផ្សារដែលត្រូវគ្នានៃខ្សែ ដំបូងសម្គាល់ទីតាំងនៃចំណុចដែលត្រូវគ្នានៅលើថ្ម
1. បង្គោលអវិជ្ជមានសរុបនៃកញ្ចប់ថ្មត្រូវបានសម្គាល់ថា B0
2. ការតភ្ជាប់រវាងបង្គោលវិជ្ជមាននៃខ្សែអាគុយទីមួយ និងបង្គោលអវិជ្ជមាននៃខ្សែអាគុយទីពីរត្រូវបានសម្គាល់ថា B1
៣. ការតភ្ជាប់រវាងបង្គោលវិជ្ជមាននៃខ្សែអាគុយទីពីរ និងបង្គោលអវិជ្ជមាននៃខ្សែអាគុយទីបីត្រូវបានសម្គាល់ថា B2
... (ហើយដូច្នេះនៅលើ)
20ការតភ្ជាប់រវាងបង្គោលវិជ្ជមាននៃ19ខ្សែថ្ម និងបង្គោលអវិជ្ជមាននៃ20ខ្សែថ្មទី th ត្រូវបានសម្គាល់ជា B១៩.
២១. អេឡិចត្រូតវិជ្ជមាននៃខ្សែអាគុយទី ២០ ត្រូវបានសម្គាល់ថា B២០។
ចំណាំ៖ ដោយសារតែអាគុយមានខ្សែសរុបចំនួន 20 ខ្សែ B20 ក៏ជាប៉ូលវិជ្ជមានសរុបនៃអាគុយផងដែរ។ ប្រសិនបើ B20 មិនមែនជាដំណាក់កាលវិជ្ជមានសរុបនៃអាគុយទេ វាបង្ហាញថាលំដាប់នៃការសម្គាល់គឺខុស ហើយវាត្រូវតែពិនិត្យ និងសម្គាល់ម្តងទៀត។
ទី៣. ការផ្សារដែក និងខ្សែភ្លើង
1. ខ្សែ B0 ត្រូវបានផ្សារទៅនឹងទីតាំង B0 នៃថ្ម។
2. ខ្សែ B1 ត្រូវបានផ្សារទៅនឹងទីតាំង B1 នៃថ្ម។
... (ហើយបន្តបន្ទាប់ ការផ្សារដែកតាមលំដាប់លំដោយ)
21. ខ្សែ B20 ត្រូវបានផ្សារទៅទីតាំង B20 នៃថ្ម។

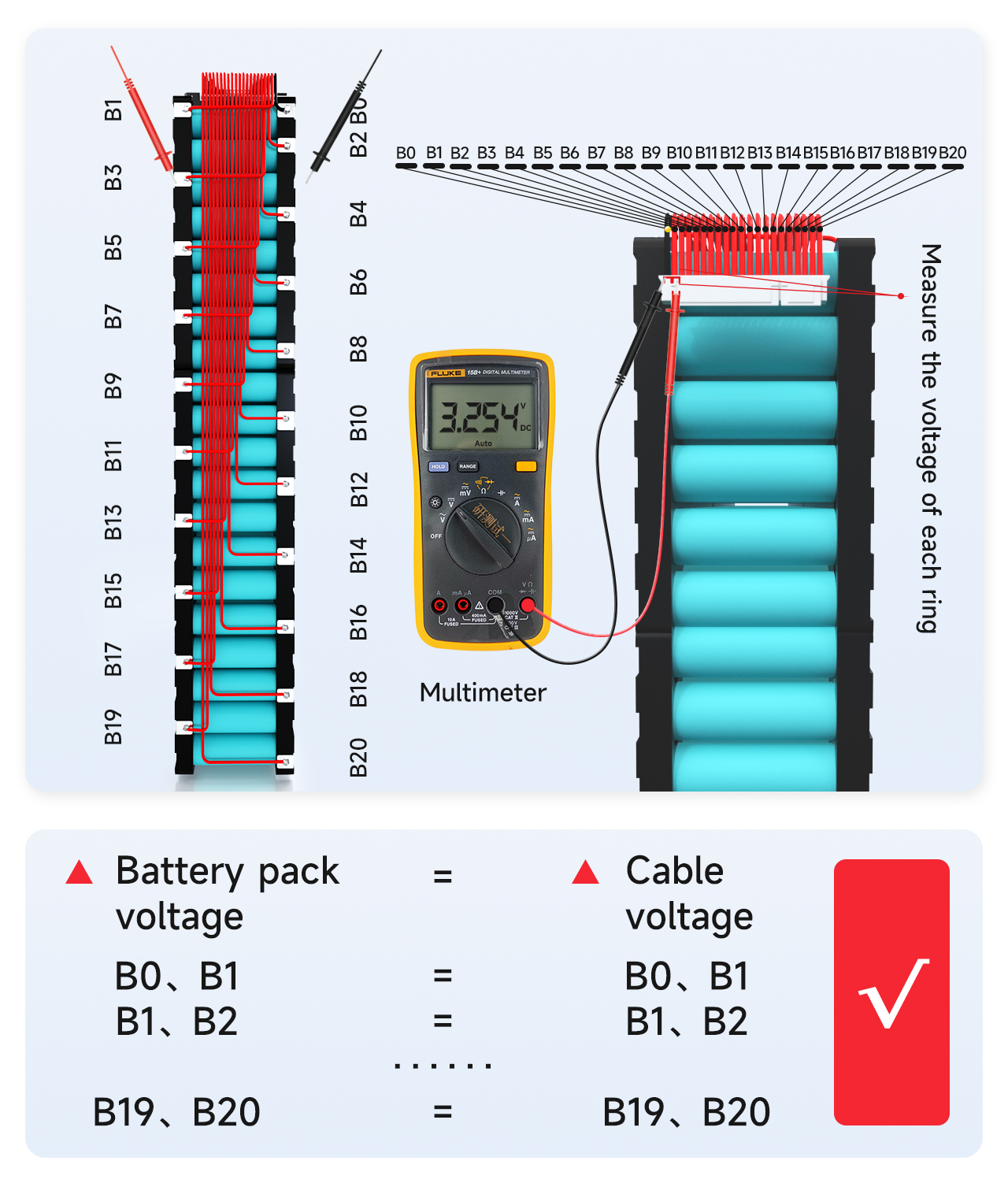

ទីប្រាំ. វ៉ុលរកឃើញ
វាស់វ៉ុលរវាងខ្សែដែលនៅជាប់គ្នាដោយប្រើម៉ាល់ទីម៉ែត្រ ដើម្បីបញ្ជាក់ថាវ៉ុលត្រឹមត្រូវត្រូវបានប្រមូលដោយខ្សែ។
1. វាស់ថាតើវ៉ុលនៃខ្សែ B0 ដល់ B1 ស្មើនឹងវ៉ុលនៃកញ្ចប់ថ្ម B0 ដល់ B1 ដែរឬទេ។ ប្រសិនបើវាស្មើគ្នា វាបញ្ជាក់ថាការប្រមូលវ៉ុលគឺត្រឹមត្រូវ។ បើមិនដូច្នោះទេ វាបញ្ជាក់ថាខ្សែប្រមូលត្រូវបានផ្សារខ្សោយ ហើយខ្សែត្រូវការផ្សារឡើងវិញ។ ដោយការប្រៀបធៀប សូមវាស់ថាតើវ៉ុលនៃខ្សែផ្សេងទៀតត្រូវបានប្រមូលបានត្រឹមត្រូវដែរឬទេ។
2. ភាពខុសគ្នានៃវ៉ុលនៃខ្សែនីមួយៗមិនគួរលើសពី 1V ទេ។ ប្រសិនបើវាលើសពី 1V វាមានន័យថាមានបញ្ហាជាមួយខ្សែភ្លើង ហើយអ្នកត្រូវធ្វើជំហានមុនម្តងទៀតសម្រាប់ការរកឃើញ។
ទី៤. ការរកឃើញគុណភាព BMS
ត្រូវប្រាកដថាវ៉ុលត្រឹមត្រូវត្រូវបានរកឃើញមុនពេលដោត BMS!

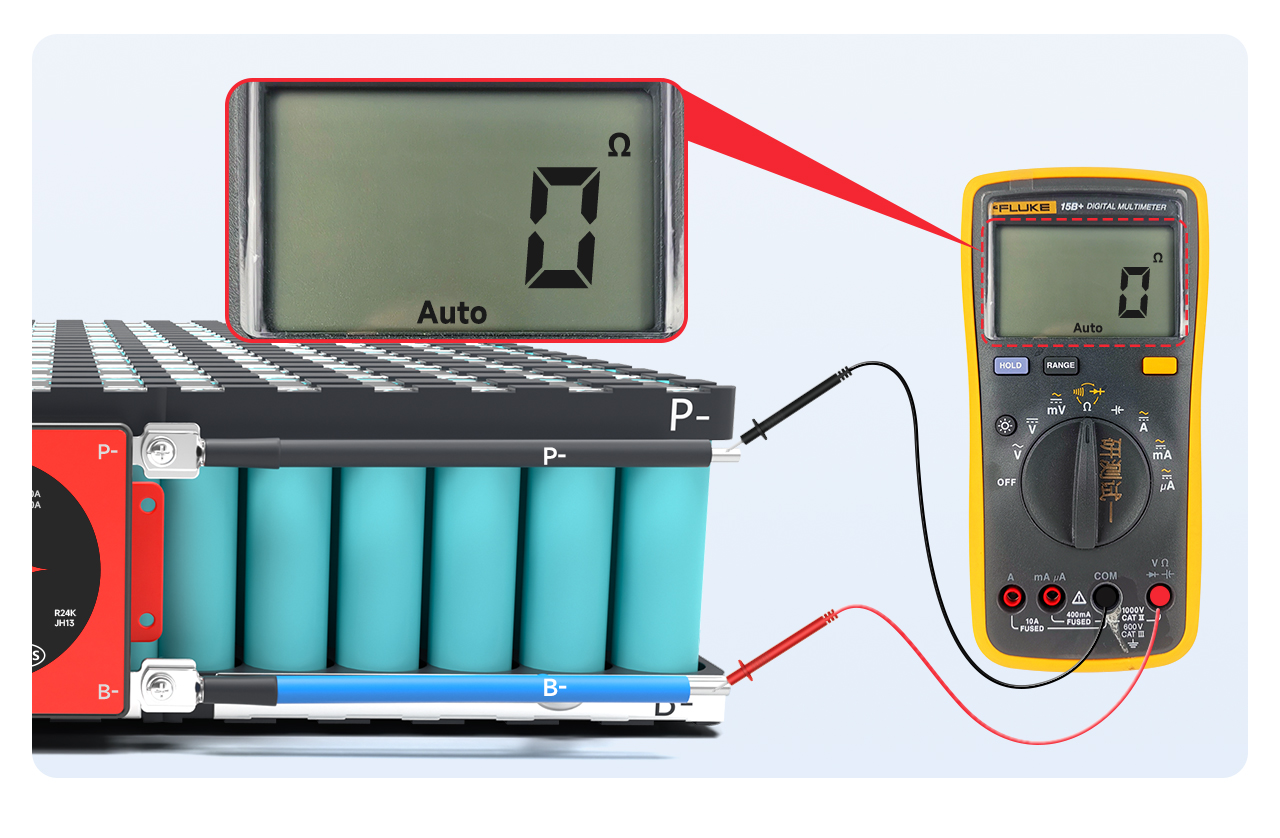

លៃតម្រូវម៉ាល់ទីម៉ែត្រទៅកម្រិតធន់ទ្រាំខាងក្នុង ហើយវាស់ធន់ទ្រាំខាងក្នុងរវាង B- និង P-។ ប្រសិនបើធន់ទ្រាំខាងក្នុងត្រូវបានភ្ជាប់ វាបង្ហាញថា BMS គឺល្អ។
ចំណាំ៖ អ្នកអាចវិនិច្ឆ័យចរន្តអគ្គិសនីដោយមើលតម្លៃរេស៊ីស្តង់ខាងក្នុង។ តម្លៃរេស៊ីស្តង់ខាងក្នុងគឺ 0Ω ដែលមានន័យថាចរន្តអគ្គិសនី។ ដោយសារតែកំហុសរបស់ម៉ាល់ទីម៉ែត្រ ជាទូទៅតិចជាង 10Ω មានន័យថាចរន្តអគ្គិសនី។ អ្នកក៏អាចលៃតម្រូវម៉ាល់ទីម៉ែត្រទៅនឹងសំឡេងរោទិ៍ផងដែរ។ សំឡេងប៊ីបអាចឮ។
សេចក្តីជូនដំណឹង៖
1. ឧបករណ៍ BMS ដែលមានកុងតាក់ទន់ត្រូវយកចិត្តទុកដាក់ចំពោះចរន្តនៃកុងតាក់នៅពេលដែលកុងតាក់ត្រូវបានបិទ។
2. ប្រសិនបើ BMS មិនដំណើរការទេ សូមបញ្ឈប់ជំហានបន្ទាប់ ហើយទាក់ទងបុគ្គលិកលក់សម្រាប់ដំណើរការ។

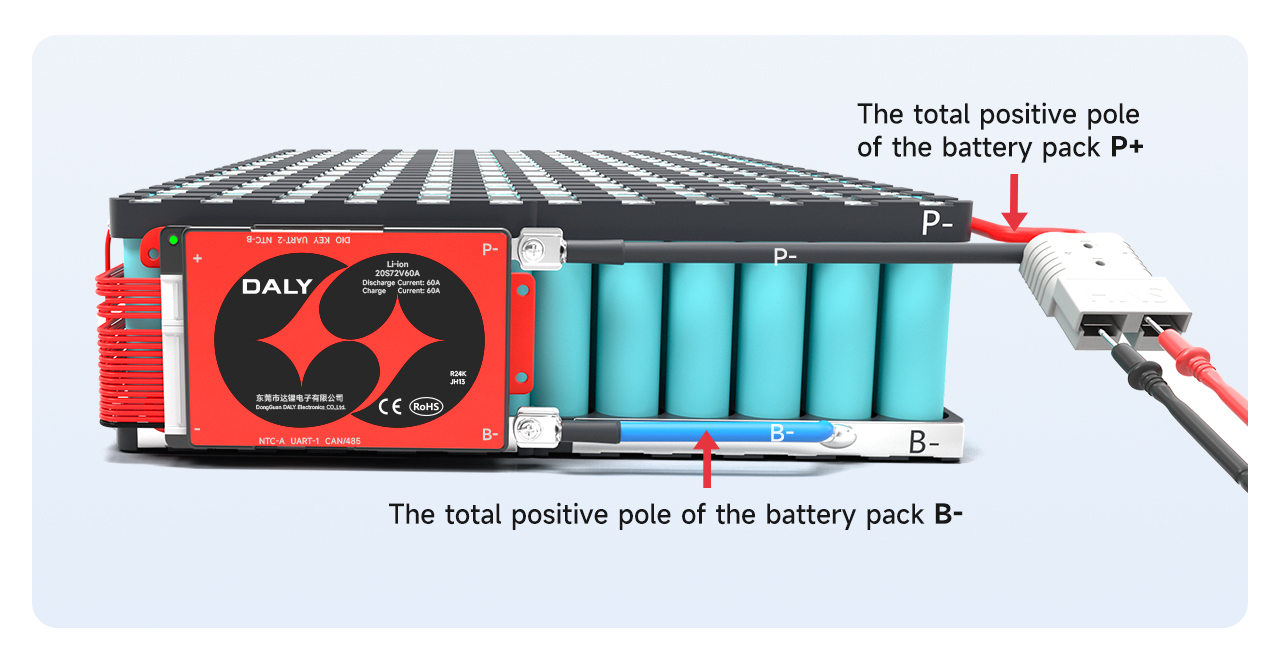

Ⅵ. ភ្ជាប់ខ្សែទិន្នផល

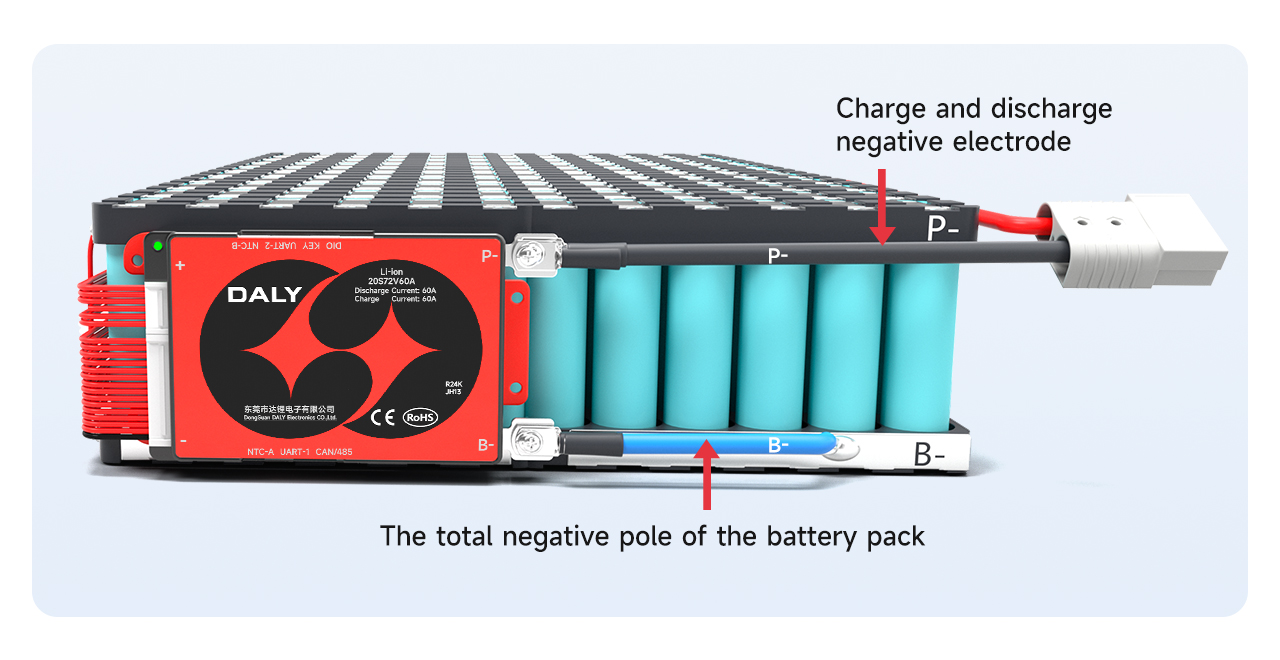

បន្ទាប់ពីធានាថា BMS មានលក្ខណៈធម្មតា សូមផ្សារខ្សែពណ៌ខៀវ B- នៅលើ BMS ទៅនឹងចំណុចអវិជ្ជមានសរុប B- នៃកញ្ចប់ថ្ម។ ខ្សែ P នៅលើ BMS ត្រូវបានផ្សារទៅនឹងបង្គោលអវិជ្ជមាននៃបន្ទុក និងការបញ្ចេញ។
បន្ទាប់ពីផ្សាររួច សូមពិនិត្យមើលថាតើវ៉ុលរបស់ BMS លើសស្របនឹងវ៉ុលថ្មដែរឬទេ។
រកឃើញវ៉ុលលើសក្តារ៖ វ៉ុល (B-, P+) = វ៉ុល (P-, P+)
បង្គោលវិជ្ជមាននៃការសាក និងការបញ្ចេញត្រូវបានភ្ជាប់ដោយផ្ទាល់ជាមួយនឹងបង្គោលវិជ្ជមានសរុបនៃកញ្ចប់ថ្ម។
ចំណាំ៖ រន្ធសាក និងរន្ធបញ្ចេញរបស់ BMS បំបែកត្រូវបានបំបែកចេញពីគ្នា ហើយខ្សែ C បន្ថែម (ជាធម្មតាបង្ហាញដោយពណ៌លឿង) ត្រូវភ្ជាប់ទៅនឹងបង្គោលអវិជ្ជមានរបស់ឆ្នាំងសាក។ ខ្សែ P ត្រូវបានភ្ជាប់ទៅនឹងបង្គោលអវិជ្ជមាននៃការបញ្ចេញ។

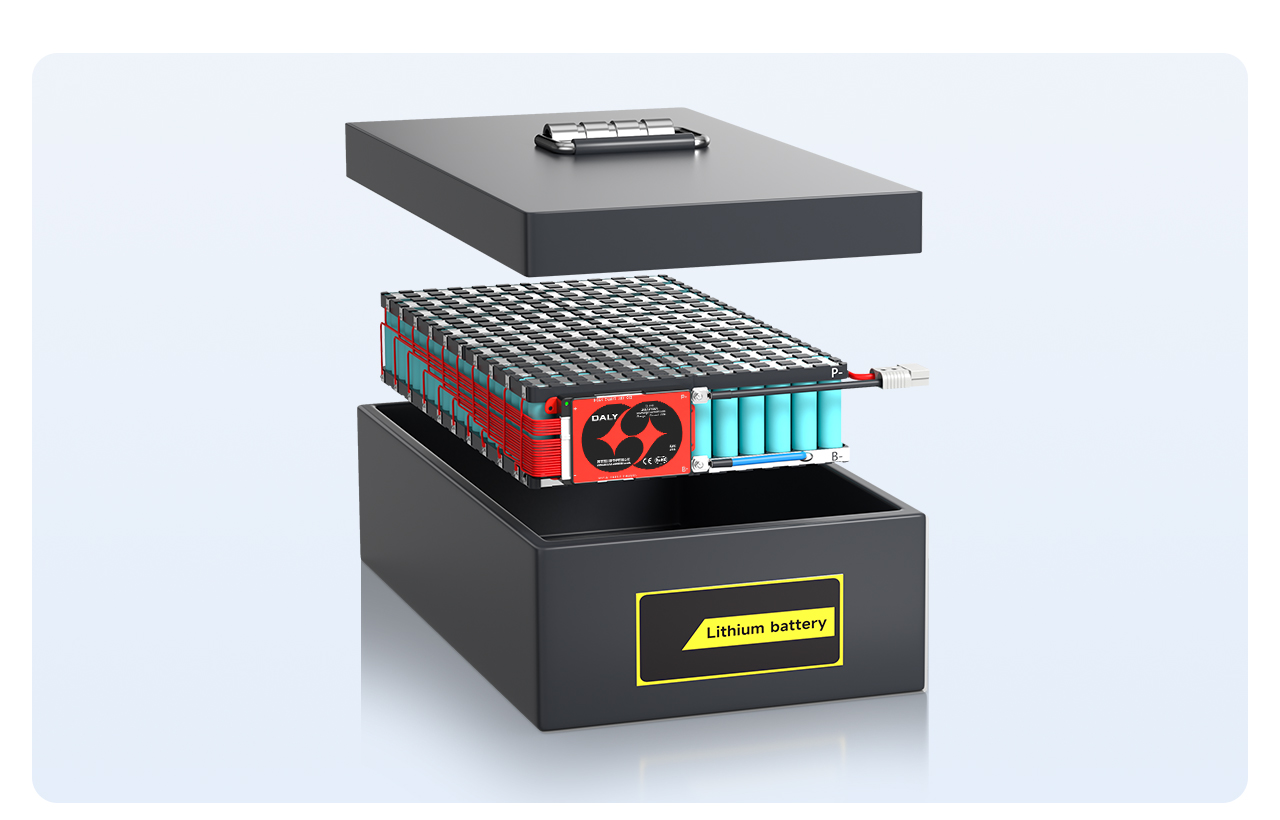

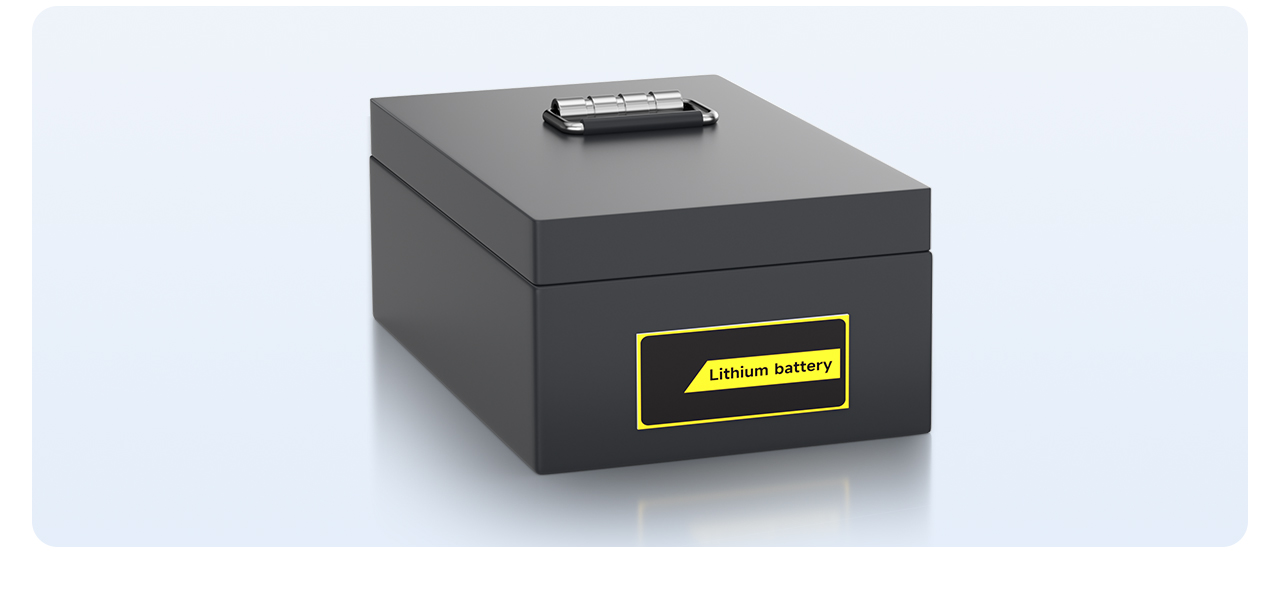

ជាចុងក្រោយ ដាក់កញ្ចប់ថ្មចូលទៅក្នុងប្រអប់ថ្ម ហើយកញ្ចប់ថ្មដែលបានបញ្ចប់នឹងត្រូវបានផ្គុំ។
